1.5-3.0mm فولاد C گالوانیزه Purlin Roll سازنده با گیربکس
پارامتر فنی
1. مشخصات محصولات: C80-300. ضخامت: 1.5-3 میلی متر. قدرت عملکرد: حداکثر 250Mpa.
2. سرعت در حال اجرا: 0-12 متر در دقیقه.
3. مواد اصلی شافت: 45 # فولاد ، درمان با Q & T
4- قطر محور اصلی: 75 میلی متر
5. مواد غلتکی: فولاد بلبرینگ GCr15 ، عملیات حرارتی Qunching ، سطح سیاه و سفید. سفتی: HRC58-62.
6. گروه غلتکی: غلطک اصلی 15 گروه
7. غلتک تراز کردن: دستگاه تسطیح 7 غلطک
8. قدرت موتور اصلی: 11KW؛
9. قدرت موتور ایستگاه هیدرولیک: 5.5KW
10. ایستگاه پانچ: 2 دستگاه پانچ
11. سیستم کنترل الکتریکی: کنترل کامل PLC ، Panasonic PLC اتخاذ شده است.
12. روش برش: هیدرولیک ، پس از تشکیل رول به طور خودکار برش داده می شود
13. برش مواد قالب: درمان خام Cr12
14. Uncoiling: توسط 5T uncoiler دستی
15. ابعاد دستگاه: 8m LX 0.88 m WX 1.0 m H
16. وزن دستگاه: حدود 8 تن.
جریان کار
Decoiler— — دستگاه سطح — — دستگاه سازنده اصلی — صاف کردن — پانچ هیدرولیک - — برش هیدرولیک — جدول تمام شده
لیست ماشین
SN | نام تجهیزات | تعداد |
1 | uncoiler دستی 3T | 1 ست |
2 | دستگاه تراز کردن | 1 واحد |
3 | ایستگاه پانچ (از جمله قالب پانچ) | 1 واحد |
4 | دستگاه تشکیل دهنده رول اصلی | 1 ست |
5 | درایو اصلی | 1 واحد |
6 | واحد برش | 1 ست |
7 | ایستگاه هیدرولیک | 1 ست |
8 | سیستم کنترل | 1 ست |
9 | قفسه قرار داده است | 1 ست |
10 | قالب برش | 3 مجموعه |

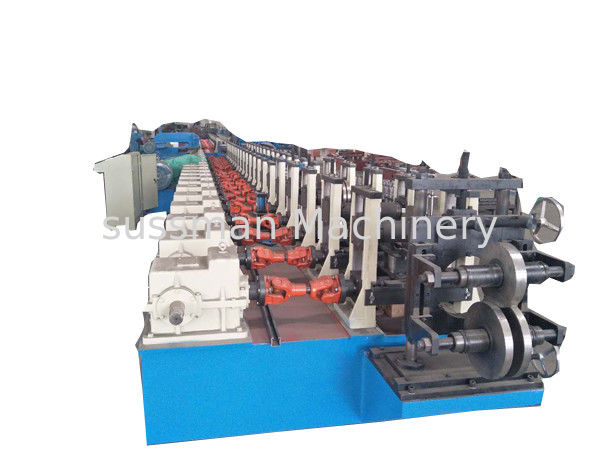

تصاویر محصول
