ماشین رول تشکیل پانل سقفی
>
|
| محل منبع | ووکسی، چین |
| نام تجاری | Sussman |
| گواهی | CE, SGS, ISO |
| شماره مدل | RF-ST |
سقف فولادی بدون پیچ و مهره فلزی ورق فاسیا پانل رول فرمینگ دستگاه خود قفل درز ایستاده رول فرمینگ
1. پارامتر فنی
|
موارد |
نوع واحد |
RF-ST |
|
ضخامت فولاد |
میلی متر |
0.4-0.8 میلی متر برای ورق آلومینیوم، فولاد پوشش داده شده رنگی |
|
سرعت شکل گیری |
متر در دقیقه |
8-12 |
|
غلتک می ایستد |
ایستگاه ها |
20 ایستگاه |
|
مواد غلتکی |
میلی متر |
فولاد 45# با روکش کروم |
|
مواد و قطر شفت |
میلی متر |
Ф70 میلی متر، فولاد 45#، آتش نشانی شده است |
|
قدرت موتور اصلی |
کیلووات |
سروو موتور 7.5 |
|
قدرت برش هیدرولیک |
کیلووات |
4 کیلو وات |
|
فشار هیدرولیک |
Mpa |
12 |
|
منبع تغذیه |
|
380 ولت، 50 هرتز، 3 فاز |
|
تحمل |
میلی متر |
1.5 |
|
مواد برش |
|
Cr12Mov HRC60-62 |
| وزن دستگاه | تی | حدود 7 تن |
2. لیست ماشین
|
کویل گیر دستی 5 تن |
1 مجموعه |
|
تغذیه با راهنما |
1 مجموعه |
|
دستگاه رول فرمینگ اصلی |
1 مجموعه |
| برش هیدرولیک | 1 مجموعه |
|
جعبه کنترل PLC |
1 واحد |
|
ایستگاه هیدرولیک |
1 واحد |
|
میز ۴ متری Passive Out |
2 واحد |
|
پوشش ایمنی |
1 واحد |
3. طراحی نمایه
این سیستم بدون پیچ همچنین باعث می شود که نتیجه نصب به صورت بصری تمیز شود و کل مشخصات را به صورت یک تکه نشان دهد.
انواع پروفیل های شکل دهی بدون پیچ وجود دارد، مانند سیستم نصب قلاب کش، درز و فشار قفل.
4. کاربرد
این دستگاه برای تشکیل ورق/مواد GI از پیش رنگ شده به عنوان درز ایستاده برای سقف های مختلف پروژه ها مانند مرکز ورزشی، مرکز نمایشگاهی، پروژه مترو، فرودگاه و استادیوم و غیره استفاده می شود.

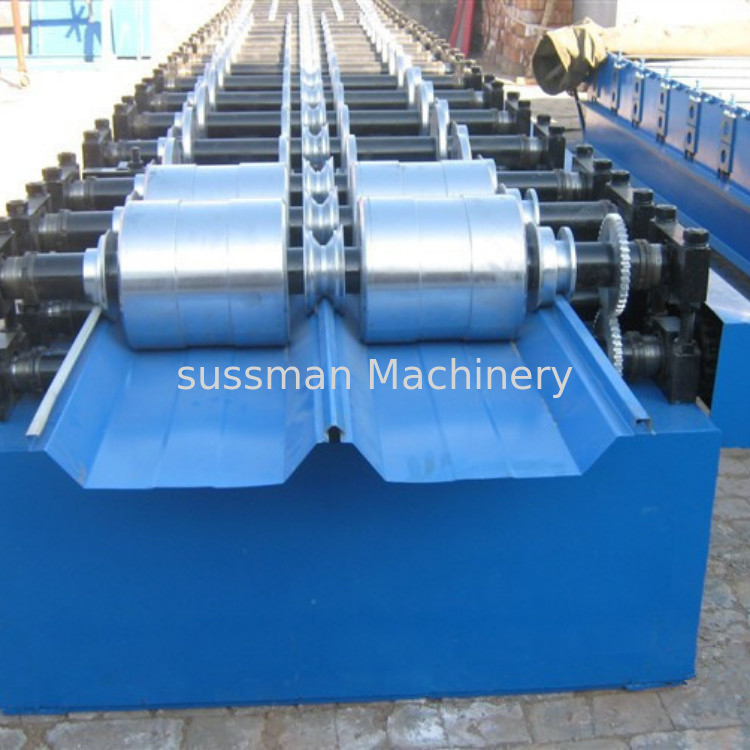

5.عکس ماشین
