ماشین ریخته گری ریخته گری CZ
>
|
| Place of Origin | China |
| نام تجاری | Sussman |
| گواهی | SGS.CE.ISO |
| شماره مدل | SM-CZ |

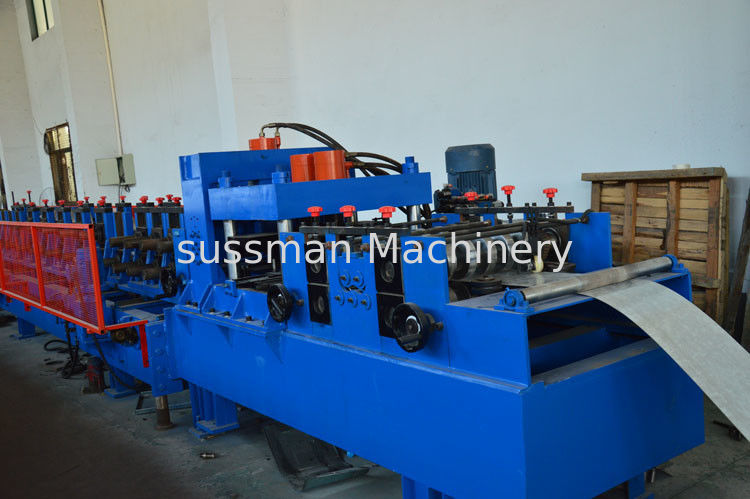

سقف بخش CZ Rolling Roll Rolling Machine، سقف Purlin C Roll Rolling Forming Machine
مزایای دستگاه CZ purlin اتوماتیک تغییر اندازه نوع به شرح زیر است:
1.Produce اندازه purlin مختلف بدون تغییر غلطک و یا spacers.
2. بدون نیاز به تغییر برش برای اندازه های مختلف.
عملکرد آسان 3.Easy، هزینه نگهداری کم.
سوراخ پانچ 4. اختیاری در هر موقعیتی از طرف وب و قسمت فلنج.
ماده سیم پیچ | ضخامت مواد | 1.5-3.0 میلیمتر |
عرض | 80 تا 300 میلیمتر | |
ارتفاع | 40-100 میلیمتر | |
De-coiler | وزن | 3 سانتیمتر دکویلر دستی |
تشکیل سیستم | سرعت نورد | 0-12 متر در دقیقه |
ایستگاه های غلتک | حدود 18 ایستگاه تشکیل می شود | |
مواد غلطکی | فولاد Gcr15 با خشك كردن | |
مواد شفت | 45 # فولاد قطر 76mm شفت | |
قدرت موتور اصلی | 11 کیلو وات | |
هیدرولیک برش قدرت | 7.5 کیلو وات | |
سیستم برش | مواد برش | CR12 با درمان خشك كردن |
سختی | HRC58-62 | |
تحمل | + -1.5 میلیمتر | |
تیغ برنده | 1 مجموعه تیغه برش | |
سیستم کنترل برق | منبع برق | 380V، 50HZ، 3 فاز |
سیستم کنترل | PLC با صفحه لمسی ژاپنی پاناسونیک و نام تجاری Yaskawa | |
وزن | حدود 6 تن | |
راه درایو | زنجیر رانده شده |
پارامتر فنی CZ Purlin
نام تجهیزات | مقدار |
3T غیر فعال غیر فعال | 1 مجموعه |
ماشین رول اصلی | 1 مجموعه |
هیدرولیک قبل از برش | 1 مجموعه |
هیدرولیک قبل از مشت زدن | 1 مجموعه |
ایستگاه هیدرولیک | 1 مجموعه |
جداول بیرون | 1 مجموعه |
جعبه کنترل | 2 واحد |
جریان کار
Decoiler-feeding با هدایت مشت زدن و برش - roll forming-run out table
هر بخشی از ماشین
1.3T Passive De-coiler
قطر: گسترش 460-520 میلی متر.
ظرفیت: 3000 کیلوگرم در هر هسته
حداکثر طول کولر: 500 میلیمتر
دستگاه 2.Leveling
مواد خام (ورق فولادی) را از طریق ساحل برای تولید و فرآوری قرار دهید، 4 تا 3 و بالا، می توانید تضمین کنید که محصولات شسته و رفته، موازی و همه چیز یکنواخت هستند.
7 رول سطح، 3 رول و 4 رول پایین
قطر Ø 76mm، کروم و HRC60 گرما برای حفظ سطح صاف است.
دستگاه 3.Pre -Punching و قبل از برش
یک ایستگاه هیدرولیک با دستگاه برش هیدرولیک را به اشتراک بگذارید
این درایو هیدرولیکی و موقعیت مکانی اتوماتیک را برای تصمیم گیری انتخاب می کند
ابعاد و محصولات هدف را کاهش می دهد
قطعات: شامل یک مجموعه ای از تیغه، یک سیلندر هیدرولیکی و یک دستگاه برش، مواد برش برش: Cr12
فشار هیدرولیک ایستگاه: 20 MPa
هیدرولیک کویل: 46 #
جعبه 4.Control: نام تجاری پاناسونیک ژاپن
PLC، مبدل، پانل لمسی از ژاپن را تصویب کرد تا اطمینان حاصل شود که سرعت بالا با ثبات، دقت و عمر باشد. عنصر الکتریکی دیگر Schneider است
(1) منبع برق: 380 ولت، 50 هرتز، 3 فاز (با درخواست)
(2). پانل کنترل: سوئیچ دکمه ای و صفحه لمسی
(3) زبان در صفحه لمسی: انگلیسی و چینی
(4) اندازه گیری طول و اندازه به صورت خودکار.
(5) طول و کمیت توسط PLC کنترل می شود.
(6) عدم قطعیت طول می تواند به راحتی اصلاح شود.
شرایط 5.Terms:
نوع پرداخت: 30٪ T / T پیش پرداخت و تعادل باید قبل از بارگیری پرداخت شود
زمان تحویل: 75 روز پس از دریافت پیش پرداخت. دوره ضمانتنامه 18 ماه خدمات رایگان / پرداخت خدمات تمام lifetimeInstallation و آموزش
اگر خریداران از کارخانه ما دیدن و ماشین را بررسی کنند، ما به شما در مورد نحوه نصب و استفاده از این دستگاه آموزش خواهیم داد و همچنین کارکنان / تکنسین خود را با چهره به چهره آموزش خواهیم داد.
بدون بازدید، ما شما را به کتابچه راهنمای کاربر و ویدیو ارسال می کنیم تا شما را برای نصب و کار به شما آموزش دهد. اگر خریدار به تکنسین ما نیاز دارد تا به کارخانه محلی خود بروید، لطفا تابلو و اقامت و دیگر موارد لازم را تنظیم کنید
اگر ماشین های سفارشی دیگری وجود دارد که شما علاقه مند هستید، لطفا برای بحث بیشتر با ما تماس بگیرید. ما شما را برای بهترین راه حل ماشین برای بازار خود ارائه می دهیم.
