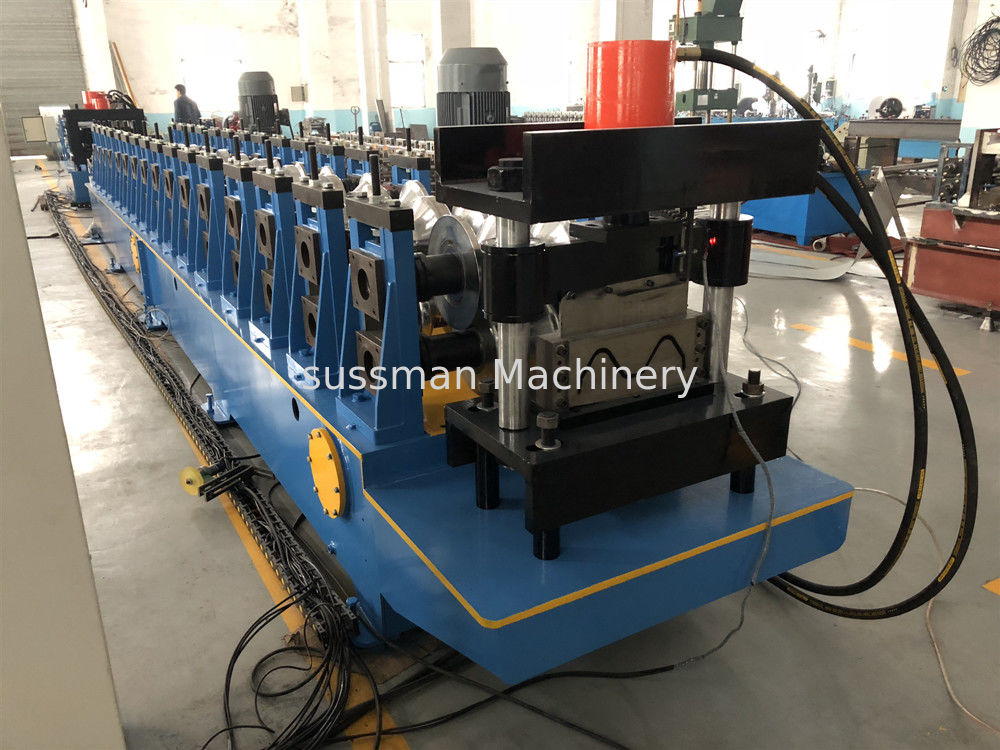

10m / min 2 اینچ راهنمای ریلی راه آهن شکل دستگاه ضخامت 1.5-2mm سیم پیچ گالوانیزه
پارامتر فنی
جنس کویل | ضخامت مواد | گالوانیزه 1.5-2 میلی متر |
Un Coiler | 3 تن دستی | |
دستگاه تراز کردن | 7 رول | NC300 |
فیدر سروو | قدرت | 1.5kw |
مشت زدن | پانچ هیدرولیک | 2 مجموعه پانچ می میرد |
سیستم تشکیل | سرعت نورد | 10 متر در دقیقه |
ایستگاه های غلتکی | 12 ایستگاه | |
غلتک مواد | 45 # استیل با شفت 50 میلی متری | |
قدرت موتور میم | 7.5 کیلو وات | |
قدرت برش هیدرولیک | 4 کیلو وات | |
برش دادن | مواد برش | CR12 با درمان خاموش |
سختی | HRC58-62 | |
تحمل | + -1.5 میلی متر | |
سیستم کنترل الکتریکی | منبع برق | 380V ، 50HZ ، 3 فاز |
سیستم کنترل | PLC (پاناسونیک) به عنوان لیست در یادداشت | |
وزن | حدود 2.5 تن | |
راه رانندگی | 1 اینچ زنجیره ای | |
اندازه دستگاه | طول 4500 میلی متر * عرض 600 میلی متر * قد 800 میلی متر |
نمودار جریان
Uncoiler ing تراز کردن — سرویس دهی — هیدرولیک تراش — رولینگ — برش table میز خارج
قطعات ماشین
دکوئیل منفعل 3 تن | 1 ست |
دستگاه تراز کردن | 1 ست |
دستگاه تغذیه سروو | 1 ست |
پانچ هیدرولیک | 2 مجموعه |
دستگاه تشکیل دهنده رول اصلی | 1 ست |
جعبه کنترل PLC | 1 واحد |
ایستگاه هیدرولیک | 1 واحد |
برش هیدرولیک | 1 واحد |
جداول بیرون | 1 واحد |
طراحی پروفایل
