PLC Control CZ Purlin Roll Forming Machine قابل تعویض 20 ایستگاه با سرعت 12-15 متر در دقیقه
شرح
Purlin به طور گسترده ای در ساختمان صنعت استفاده می شود.دستگاه می تواند از طریق تغییر موقعیت برخی از غلتک ها، اندازه های مختلفی را تشکیل دهد.و همچنین می تواند به صورت خودکار پانچ و برش دهد.
پرلین های C & Z تیرها یا میله های افقی هستند که برای پشتیبانی سازه در ساختمان ها استفاده می شوند.دستگاه شکل دهی رول پرلین Sussman Machinery می تواند پرلین های با اندازه های مختلف تولید کند.دستگاه رول شکل دهی پرلین CZ به دستگاه رول فرمینگ پرلین قابل تعویض نیز گفته می شود.در ساخت و ساز فولادی، اصطلاح پرلین معمولاً به اعضای قاب سقف اطلاق می شود که به موازات لبه ساختمان و از پوشش سقف یا ورق پشتیبانی می کنند.
کاربردهای C&Z purlin عبارتند از:
1. ساخت و ساز صنعتی
2. ساخت سالن و انبار
3. ساخت و ساز توسعه و نوسازی
4. پروژه های کشاورزی
مشخصات فنی
| مواد |
PI;PPGI |
| ضخامت |
1.5-3.0 میلی متر |
| سرعت شکل گیری |
10 متر در دقیقه |
| ایستگاه های غلتکی |
20 ایستگاه |
| مواد غلتکی |
Cr15 خاموش شود |
| موتور اصلی |
11 کیلووات |
| قدرت برش هیدرولیک |
7.5 کیلو وات |
| سیستم کنترل |
PLC |
| بعد، ابعاد، اندازه |
10.3×1.5×1.2 متر |
| سیستم رانندگی |
گیربکس درایو حدود 14 عدد |
| تحمل |
± 1.5 میلی متر |
جریان کاری
Decoiler—→ دستگاه سطح—→ دستگاه شکل دهنده اصلی—→ صاف کردن—→ پانچ هیدرولیک —→ برش هیدرولیک—→ میز تمام شده
لیست ماشین آلات
| Uncoiler غیرفعال 3 تنی |
1 مجموعه |
| دستگاه رول فرمینگ اصلی |
1 مجموعه |
| جعبه کنترل |
1 واحد |
| ایستگاه هیدرولیک |
1 واحد |
| میز بیرونی 1500 میلی متر |
2 واحد |
| دستگاه پانچ و برش هیدرولیک |
2 واحد |
| دستگاه برش هیدرولیک |
1 واحد |
اجزای اصلی ماشین
1.دیکویلر هیدرولیک با دستگاه Breaking برای پردازش کویل مجهز شده است.
2. تراز کننده
3. سیستم پانچ هیدرولیک
4. سیستم پیش برش
5. Rollformer با ابزار
6. Run Out Table یا دستگاه انباشته خودکار
7. Panasonic (ژاپن) PLC و صفحه لمسی MCGS برای پردازش و تنظیم داده ها استفاده می شود.
8. سرعت رول تشکیل 8 - 12 متر در دقیقه است.
پروفایل ها
اندازه های پارچه C
عرض: C80-300
ضخامت: 1.5-3.0mm
ارتفاع: 40-100 میلی متر
جعبه کنترل: برند پاناسونیک
(1) منبع تغذیه: 415 ولت، 50 هرتز، 3 فاز (تنظیم شده با درخواست)
(2) اندازه گیری طول و کمیت به طور خودکار.
(3) طول و مقدار کنترل شده توسط PLC،
(4) عدم دقت طول به راحتی قابل اصلاح است.
(6).پنل کنترل: سوئیچ دکمه ای و صفحه نمایش لمسی
(7) زبان در صفحه لمسی: انگلیسی و چینی
(8) واحد طول: میلی متر (روی کنترل پنل روشن می شود)
میز بیرون
طول: 2 متر
تعداد: 2 عدد

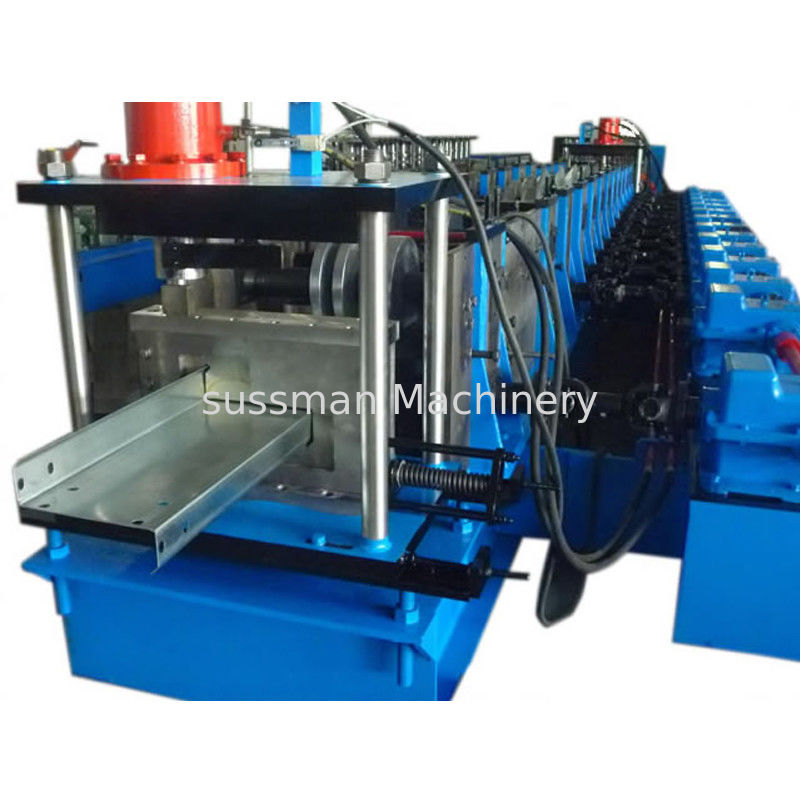

تصاویر محصول:
