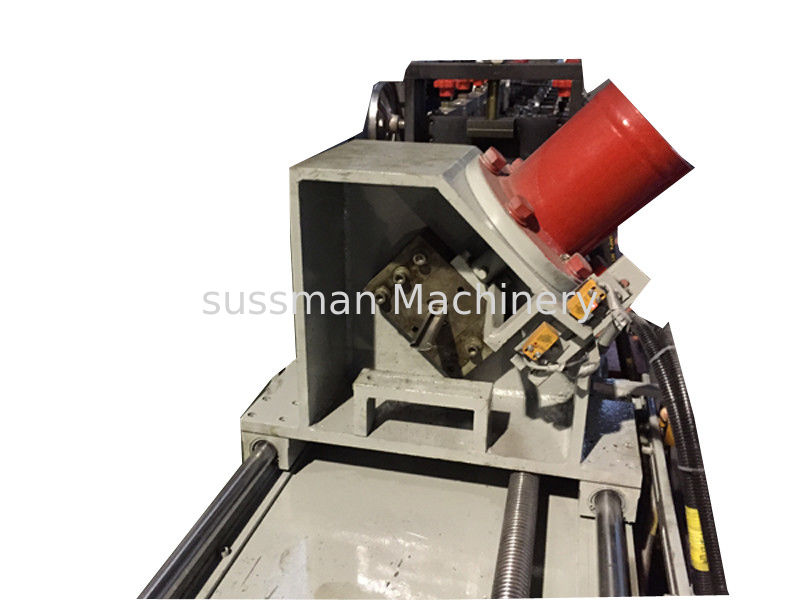

12 ایستگاه زنجیره ای درایو پنجره پرده راه آهن تشکیل دستگاه با برش هیدرولیک
پارامتر فنی
مورد شماره | شرح | مشخصات ارائه شده |
1.0 | دستگاه تشکیل رول | |
1.1 | سرعت چرخش | 5-10 متر در دقیقه |
1.2 | ضخامت نورد | 0.3-1.0mm |
1.3 | ماده خام | ورق استیل گالوانیزه G550 |
1.6 | بعد، ابعاد، اندازه | 6500 × 600 × 1200 (میلی متر) |
1.7 | عرض موثر | 50 میلی متر |
1.8 | ایستگاه های غلتکی | حدود 12 ایستگاه |
1.9 | مواد غلتکی | 45 # فولاد ، روکش شده با کروم ، کوئنچینگ |
1.10 | قطر شفت | Φ60 میلی متر ، مواد 45 # فولاد جعلی است |
1.11 | انتقال | توسط زنجیر |
1.12 | مواد زنجیره ای | 45 # فولاد جعلی با کاهش فرکانس ، 12A |
1.13 | موتور اصلی | 7.5 کیلو وات |
1.14 | مواد برش | Cr12Mov با خاموش HRC58-62 ° |
1.15 | برش تحمل | 6m + -1.0mm |
1.16 | ولتاژ | 220v ، 60hz ، 3phase |
اجزای اصلی
نه | نام | تایپ کنید | تعداد |
1 | کوئل دو تنی دو سر | RF-CR | 1 ست |
2 | پانچ هیدرولیک | RF-CR | 1 ست |
3 | دستگاه تشکیل دهنده رول اصلی | RF-CR | 1 ست |
4 | جعبه کنترل | RF-CR | 1 واحد |
5 | ایستگاه هیدرولیک | RF-CR | 1 واحد |
6 | دستگاه برش | RF-CR | 1 واحد |
7 | جداول بیرون | RF-CR | 2 واحد |
قطر: انبساط 460-520mm.
بسط: دستی
ظرفیت: 2000 کیلوگرم در هر گرم / 2000 کیلوگرم در هر منبر
عرض سیم پیچ حداکثر: 500 میلی متر
ترمز تنشی را با شیر تنظیم فشار کشش ترمز بکشید
جریان کار
Uncoiling — تغذیه با راهنمای pun مشت زدن هیدرولیک forming تشکیل رول — برش — جمع آوری محصولات
کاربرد
