دستگاه رول کانال Strut
>
|
| محل منبع | WUXI ، چین |
| نام تجاری | Sussman |
| گواهی | CE, SGS, ISO |
| شماره مدل | RF-ST |

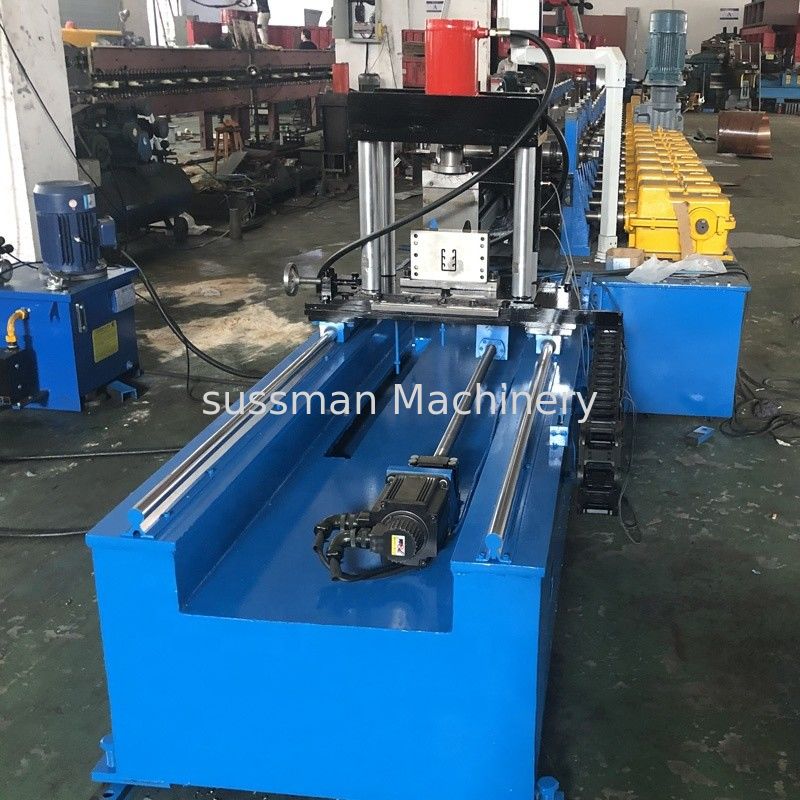

دستگاه ساخت کانال شکافی شیب دار هیدرولیک Decoiler 1.5-2.5mm
1 خورشیدیکانال استروتپارامتر فنی
| مشخصات ماشین | |
|---|---|
| وزن | حدود 10000 کیلوگرم |
| اندازه | حدود 20 متر x 1.0 میلی متر 1.0 متر (طول x عرض x ارتفاع) |
| رنگ | رنگ اصلی: آبی |
| رنگ هشدار: زرد | |
| مواد اولیه مناسب | |
| مواد | فولاد گالوانیزه |
| ضخامت | 1.5-2.5 میلی متر |
| قدرت عملکرد | 235 مگاپاسکال |
| پارامترهای اصلی فنی | |
| مقدار تشکیل ایستگاه غلتک | 18-20 |
| قطر تشکیل شافت غلطک | 75 میلی متر |
| سرعت کار | 8-12 متر در دقیقه |
| تشکیل مواد غلتک | فولاد قالب Gr15 ، با درمان خاموش |
| مواد برش | قالب فولاد CR12 ، با درمان خاموش |
| سیستم کنترل | PLC و مبدل |
| نیاز به برق | قدرت اصلی موتور: حدود 22 کیلووات |
| ایستگاه هیدرولیک | موتور 5.5 کیلو وات |
2 کانال استروت خورشیدیاجزای ماشین
دستگاه رول ساز قیچی فتوولتائیک خورشیدی می تواند چندین محصول شکل را به عنوان پروفیل تولید کند.
اندازه متفاوت کانال توسط فاصله دهنده های بین غلتک های بالا و پایین تنظیم می شود.از آنجا که طراحی این فاصله دهنده ها نیم دایره است ، سپس دو اتصال با هم ، بنابراین هنگام تنظیم ، نیازی به حذف غلتک ها نیست ، بسیار آسان و راحت است. هنگام تغییر مشخصات مختلف ، باید قالب برش را تغییر دهید.
نه |
اندازه | ضخامت |
درمان سطحی |
||
| میلی متر | اینچ | ضخامت | پیمانه | ||
| آ | 41x21 | 1-5 / 8x13 / 16 " | 1.0،1.5،2.0،2.5،2.75.3.0 | 19،16،14،12 | HDG ، PG ، کامپیوتر |
| ب | 41x22 | 1-5 / 8x7 / 8 " | 1.0،1.5،2.0،2.5،2.75.3.0 | 19،16،14،12 | HDG ، PG ، کامپیوتر |
| ج | 41x25 | 1-5 / 8x1 " | 1.0،1.5،2.0،2.5،2.75.3.0 | 19،16،14،12 | HDG ، PG ، کامپیوتر |
| د | 41x41 | 1-5 / 8x1-5 / 8 " | 1.0،1.5،2.0،2.5،2.75.3.0 | 19،16،14،12 | HDG ، PG ، کامپیوتر |
| E | 41x62 | 1-5 / 8x27 / 16 " | 1.0،1.5،2.0،2.5،2.75.3.0 | 19،16،14،12 | HDG ، PG ، کامپیوتر |
| F | 41x82 | 1-5 / 8x3-1 / 4 " | 1.0،1.5،2.0،2.5،2.75.3.0 | 19،16،14،12 | HDG ، PG ، کامپیوتر |
| SN | نام تجهیزات | تعداد |
| 1 | سیم پیچ برقی 3T | 1 مجموعه |
| 2 | راهنمای تغذیه | 1 مجموعه |
| 3 | دستگاه اصلی تشکیل رول | 1 واحد |
| 4 | دستگاه اصلی تشکیل رول | 1 مجموعه |
| 5 | برش هیدرولیک | 1 مجموعه |
| 6 | جعبه کنترل | 1 مجموعه |
| 7 | جداول بیرون | 2 واحد |
4. برنامه کانال خورشیدی خورشیدی
1. این شامل لوله ها ، سیم برق و داده ها ، سیستم های مکانیکی مانند تهویه ، تهویه هوا و سایر سیستم های مکانیکی است.
2. کانال Strut همچنین برای برنامه های دیگری که نیاز به یک چارچوب قوی دارند ، مانند میز کار ، سیستم های قفسه بندی ، قفسه تجهیزات و غیره استفاده می شود S
3. پانل قاب خورشیدی برای نصب ، مهاربند ، پشتیبانی و اتصال بارهای ساختاری سبک در ساخت و ساز ساختمان استفاده می شود.
طراحی پروفایل
چیدمان ماشین
