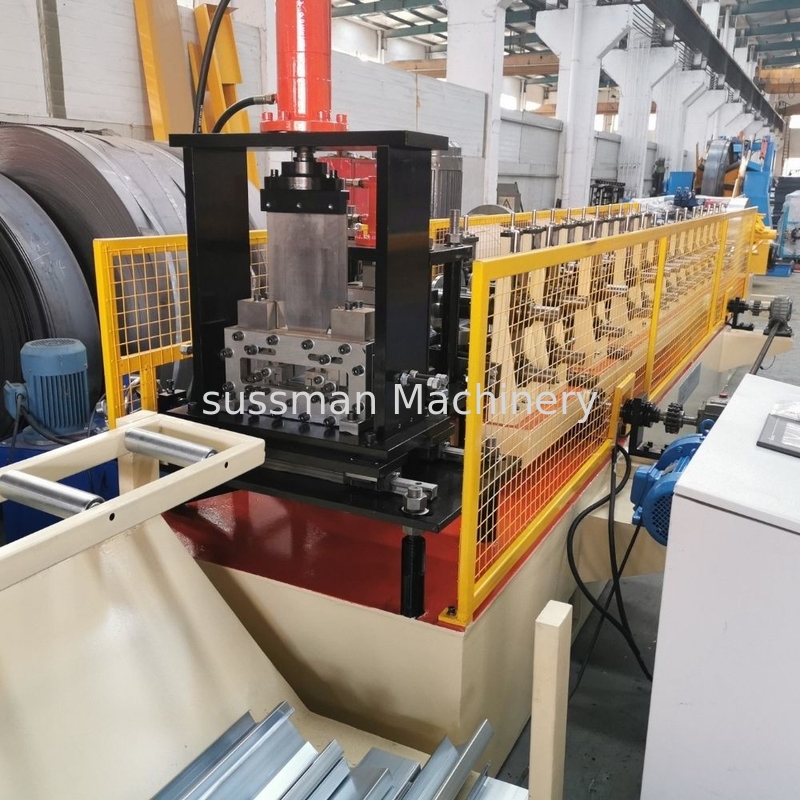

دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه
  • دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه
  • دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه
  • دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه
  • دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه
  • دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه
  • دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه
  • دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه
دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه

دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه

محل منبع ووکسی، چین
نام تجاری Sussman
گواهی CE, SGS, ISO
شماره مدل RF-ST
جزئیات محصول
ضخامت مواد:
کویل گالوانیزه 0.85-1.6mm G550
سرعت نورد:
10 متر در دقیقه با زنجیر رانده
ایستگاه های غلتکی:
حدود 18 ایستگاه در حال شکل گیری
قدرت موتور اصلی:
7.5 کیلو وات
مواد برش:
CR12 با درمان کوئنچ
راه درایو:
تک زنجیر 1 اینچ
سیستم کنترل:
PLC با صفحه نمایش لمسی
مواد غلتکی:
فولاد Gcr15 با کوئنچینگ
برجسته کردن:

دستگاه شکل‌دهی رول دیوار خشک 200 میلی‌متری

,

مسیر گل میخ قابل تنظیم ارتفاع

,

تجهیزات شکل‌دهی رول دیوار خشک 10 متر در دقیقه

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 مجموعه
قیمت
USD25000-USD35000 Per set
جزئیات بسته بندی
فیلم و فولاد
زمان تحویل
60 روز پس از واریز
قابلیت ارائه
10 ست در ماه
توضیحات محصول

دستگاه شکل دهی رول دیوار خشک 40-200 میلی متری با ارتفاع قابل تنظیم

پارامتر فنی



قابلیت تنظیم عرض توسط PLC به صورت خودکار

  موارد مشخصات فنی
مواد کویل ضخامت مواد کویل گالوانیزه 0.85-1.6mm G550
دستگاه پانچ دستگاه پانچ هیدرولیک 1 مجموعه
سیستم شکل دهی سرعت نورد 10 متر در دقیقه با زنجیر رانده
  ایستگاه های غلتکی حدود 15 ایستگاه در حال شکل گیری
  مواد غلتکی استیل Gcr15 با کوئنچینگ
  مواد شفت

شفت 45 # فولادی با قطر 75 میلی متر


  قدرت موتور اصلی 7.5 کیلو وات

برش دادن
سیستم

 مواد برش CR12 با درمان کوئنچ
  سختی HRC58-62
  تحمل +-1.5 میلی متر
  تیغ برنده 2 سری تیغه برش
سیستم کنترل الکتریکی منبع برق 380 ولت 50 هرتز 3 فاز بنا به درخواست خریدار
  سیستم کنترل PLC با صفحه نمایش لمسی
  وزن حدود 5 تن
  راه درایو تک زنجیر 1 اینچ
  اندازه دستگاه طول 7500 میلی متر * عرض 800 میلی متر * ارتفاع 1000 متر


لیست ماشین آلات


کویل گیر هیدرولیک 3 تن 1 مجموعه
دستگاه رول فرمینگ اصلی با آرم 1 مجموعه
جعبه کنترل PLC 1 واحد
دستگاه برش هیدرولیک 1 واحد
دستگاه پانچ هیدرولیک 1 واحد
6 متر استکر خودکار ساده 1 واحد


طراحی نمایه

دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه 0
دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه 1



دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه 2دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه 3دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه 4

فرآیند تکنولوژیکی:



دیکویل - تغذیه با راهنما - پانچ هیدرولیک - شکل دهی رول - برش - جمع آوری محصولات


 دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه 5
تصاویر ماشین

دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه 6
دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه 7


دستگاه شکل دهی رول دیوار خشک با ارتفاع قابل تنظیم 200 میلی متر 10 متر در دقیقه 8
