7.5KW هیدرولیک کرکره درب رول تشکیل دستگاه پانچ فلز گالوانیزه

7.5KW هیدرولیک کرکره درب رول تشکیل دستگاه پانچ فلز گالوانیزه

درب های کرکره ای توسط دستگاه درب کرکره ای تولید می شوند و برای درب پارکینگ و درب منزل، ویترین فروشگاه و گاراژ و ... استفاده می شوند و بسیار محکم و حکیم هستند.بنابراین کرکره های غلتکی حفاظت و امنیت کافی را در برابر سرقت و آتش سوزی ایجاد می کنند.اگر از ضخامت کافی فولاد استفاده شود، این درب ها استحکام بیشتری خواهند داشت و دوام بیشتری خواهند داشت

داده های تکنیک
1. 1. مواد برای تشکیل درب کرکره.0.7-1.2mm، کویل گالوانیزه
2. 2. مراحل شکل دهی: حدود 12 مرحله
3. 3. جنس غلتک ها: فولاد GCr15، ماشینکاری دقیق، خاموش کننده فرکانس بالا HRC58-62، قطر غلتک: ＞￠150
4. 4. جنس شفت اصلی: 45# فولاد با کیفیت بالا (قطر＞￠50)
5. 5. مواد زنجیره ای: فولاد 45#، رفع فرکانس بالا، گام دایره ای: 38.1;تعداد دندان: 13
6. 6. برش: برش هیدرولیک;خاموش کردن HRC58-62
7. 7. کنترل الکترونیکی: کنترل PLC (دلتا)
8. 8. ابعاد دستگاه: 6500mmX800mmX800mm، خط کل حدود 20 متر در دقیقه.
9. سیستم درایو: درایو زنجیره ای، قدرت موتور اصلی 5.5 کیلو وات، سرعت کار: 10-12 متر در دقیقه بدون پانچ، اگر با پانچ، حدود 1-2 متر در دقیقه.

جریان کاری:
Decoiler — → دستگاه سطح — → دستگاه رول فرمینگ اصلی — → پانچ هیدرولیک — برش هیدرولیک → جدول اجرا

طراحی پروفایل

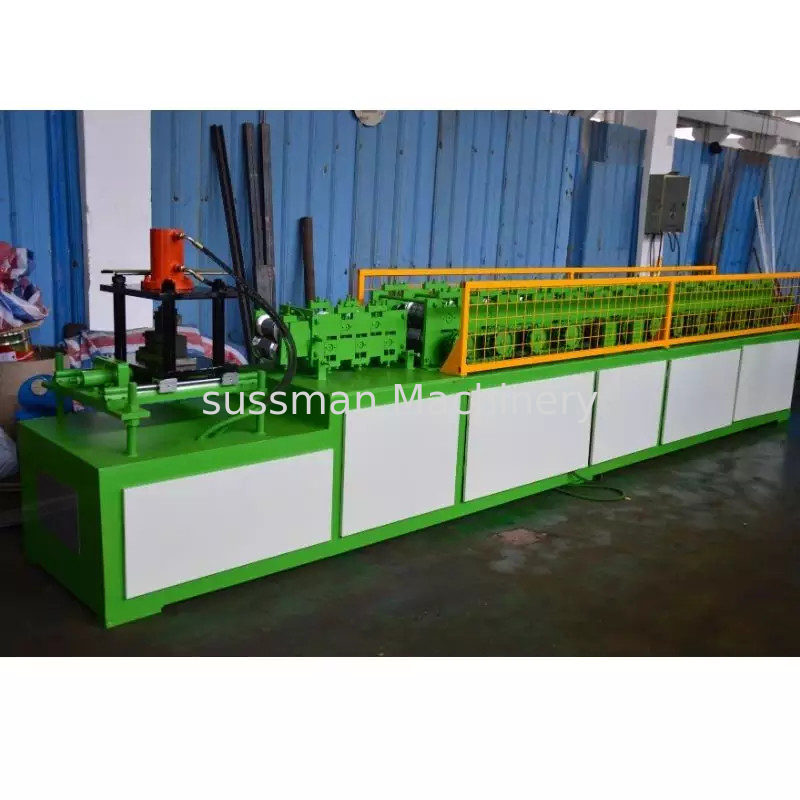

ماشین نشان می دهد

برش دادن:

(1) حرکت برش: دستگاه اصلی متوقف می شود و سپس به طور خودکار برش می دهد.پس از برش، دستگاه اصلی مجدداً به طور خودکار راه اندازی می شود.

(2) مواد تیغه: CR12mov با عملیات حرارتی

(3) اندازه گیری طول: به صورت خودکار

(4) ضخامت برش: 0.3-0.8mm

(5) قدرت ایستگاه هیدرولیک: 4 کیلو وات
