1.5-2.0mm ماشین آلات شکل گیری قطب چوبی

1.5-2.0mm خودکار قفسه پرتو جعبه پرتو رول ماشین

دستگاه شکل دهی رول پرتو جعبه برای تولید تیر توسعه یافته است، بین پست قفسه ایستاده ثابت می شود.

معمولاً دو نوع دارد: 1) هر دو تیرهای C بر روی یک دستگاه رول‌فرمینگ به صورت رول شکل می‌گیرند و سپس در یک رول‌ساز ترکیبی به هم متصل می‌شوند تا یک تیر جعبه به دست آید.

2) یک تیر مستقیماً روی دستگاه رول فرمینگ تشکیل می شود تا یک تیر جعبه به دست آید.

این تجهیزات شامل دی کویل هیدرولیک، دستگاه رول فرمینگ، بخش برش زیر سروو، وارونه خودکار، دستگاه تاشو و سیستم کنترل الکتریکی و غیره است.


مشخصات اصلی ماشین رک بیم

1. مواد صفحه مناسب: ضخامت 1.2-2mm فولاد سیاه و سفید

2. سرعت تشکیل: 0 ~ 15M/Min

3. دستگاه شکل دهی: حدود 19 ایستگاه + 5 ایستگاه

4. جنس غلتک: Gcr15، کوئنچ HRC58-62 روکش کروم

5. مواد شفت: 45 # فولاد پیشرفته (قطر: 76 میلی متر)، تصفیه حرارتی

6. سیستم محرک: جعبه دنده رانده

7. قدرت اصلی با کاهنده: 7.5 * 2KW

8. برش: برش اره پرواز

9. کل دستگاه توسط کامپیوتر صنعتی-PLC کنترل می شود.

10 PLC، زبان انگلیسی و چینی

11. صفحه نمایش لمسی-- ژاپن

12. رمزگذار--Omron، ژاپن

13. قطعات الکتریکی - اشنایدر

اجزای ماشین Rack Beam



جریان کار ماشین تیر رک

کویل گیر هیدرولیک-- دستگاه رول فرمینگ --->دستگاه برش --->خودکار وارونه--> دستگاه تا شده-میز بیرونی


مرجع رک بیم پروفایل

در سیستم قفسه بندی پالت انبار، ما قادر به تولید ماشین های بیشتری مانند دستگاه رول فرمینگ استپ بیم، دستگاه رول فرمینگ قفسه قفسه ای و دستگاه رول فرمینگ پانل قفسه (صفحه جعبه) و غیره هستیم.

دستگاه رول فرمینگ شامل قطعات

1. کویل گیر هیدرولیک 3 تن

قطر: انبساط 460-520 میلی متر.

انبساط: هیدرولیک

ظرفیت: 3000 کیلوگرم در هر سنبه

حداکثر عرض سیم پیچ: 500 میلی متر

ترمز کششی را با شیر تنظیم کشش ترمز متغیر بکشید

2. رول اصلی دستگاه

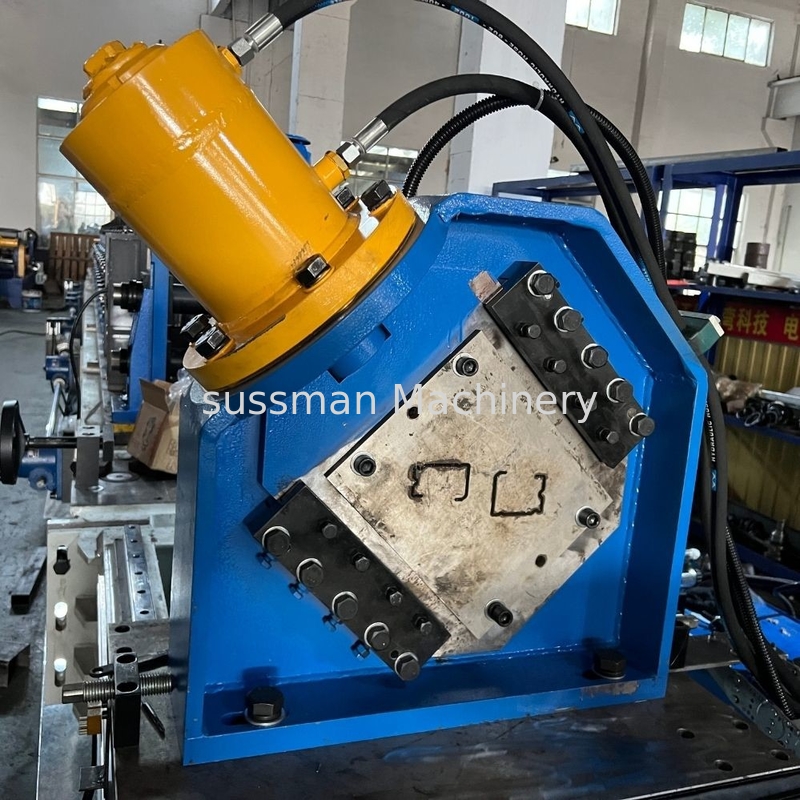

3. برش: اره پروازبرش دادن

برش بعد از شکل دهی: ورق را پس از شکل دهی رول به طول مورد نیاز برش دهید، برش اره فلای

حرکت برش: دستگاه اصلی به طور خودکار برش می دهد و کاتر بدون توقف روی ریل های راهنما به جلو و عقب حرکت می کند.

اندازه گیری طول: اندازه گیری طول اتوماتیک

تحمل طول: 6m+/- 0.5mm


4.Auto وارونه دستگاه

تعمیر و نگهداری و سرویس دستگاه

نگهداری روزانه با مراقبت دقیق نقش مهمی در افزایش زمان کارکرد تجهیزات و کیفیت تخته نورد دارد. بنابراین، لطفاً کارهای زیر را در هر روز انجام دهید

1. مخزن هیدرولیک باید با روغن هیدرولیک 32# یا 46# قبل از استفاده پر شود. مقدار روغن تابع علامت روغن است
2. روغن را اغلب به قسمت های بیرونی اضافه کرده و بمالید. (مانند زنجیر رانندگی، قیچی، چرخ دنده، غلطک، )
3. گرد و غبار سطح غلتک را اغلب و به خصوص کار در بیرون را پاک کنید. اگر برای مدت طولانی از آن استفاده نمی کنید، باید ضماد بزنید
دستگاه و روانکاری در سطح غلتک و شما نیاز به تمیز کردن آن در دفعات بعدی استفاده کنید.
4. اگر تجهیزات برای مدت طولانی استفاده نمی شود، باید از پارچه های پلاستیکی یا سایر اقلام برای پوشاندن آن استفاده کنید و توجه داشته باشید که از آن اجتناب کنید.
باران و رطوبت، به خصوص جعبه کنترل الکتریکی
5. دستگاه برش باید روان کننده را به مکان هایی که نیاز به روغن کاری دارد به درخواست اضافه کند
6. معمولاً به ایستگاه هیدرولیک و مقدار روغن دستگاه کاهش سرعت نگاه کنید، باید به موقع مقدار روغن را اضافه کنید
کمبود
7. قطعات الکتریکی باید تضمین شود که در یک محیط خشک، مانند مرطوب کار کنند. باران پس از خشک شدن باید به کار خود ادامه دهد.
