0.2-2.0mm ضخامت فولاد گالوانیزه برش به طول و شکاف ماشین

0.2-2.0mm ضخامت فولاد گالوانیزه برش به طول و شکاف ماشین

یک "ماشین برش به طول و شکاف" یک قطعه تخصصی از تجهیزات مورد استفاده در صنایع پردازش و تولید فلز است. این دو عملکرد اصلی را انجام می دهد:

1. برش به طول (CTL):

   • عملکرد: این ماشین یک کویل فلزی پیوسته را به ورق ها یا نوارهای جداگانه ای با طول مشخص برش می دهد.
   • فرآیند: سیم پیچ فلزی به دستگاه وارد می شود و بر اساس پارامترهای از پیش تنظیم شده (داخل توسط اپراتور یا کنترل شده توسط یک سیستم کامپیوتری) ،آن را به دقت کویل به ورق یا نوار از طول مورد نظر برش می دهداین به ویژه برای تولید ورق یا نوار فلزی که برای پردازش بیشتر یا استفاده مستقیم در ساخت آماده است مفید است.

2. برش دادن:

   • عملکرد: این ماشین همچنین طناب فلزی را به نوارهای باریک تر با عرض مشخص می کند.
   • فرآیند: پس از اینکه کویل فلزی به ماشین وارد می شود، از طریق تیغه های برش چندگانه یا چاقوهای دایره ای عبور می کند که کویل را به صورت طولی به نوارهای باریک تر می کند.این فرآیند به تولید کنندگان اجازه می دهد تا چندین کویل باریک تر یا نوار را از یک کویل گسترده تر تولید کنندبرش معمولاً برای ایجاد کویل ها یا نوارها با عرض های مختلف که نیازهای خاص مشتری را برآورده می کنند یا برای بهینه سازی استفاده از مواد در فرآیندهای تولید بعدی استفاده می شود.

پارامترها

1. مواد از صفحه ای پیچیده قابل پردازش:فولاد گالوانیزهفولادی کربن و آلومینیوم
2. ضخامت ورق پیچیده:0.2-2.0mm;
3. پهنای صفحه ی پیچیده:1250mm
4. سرعت خط:0-10m/min؛
5. ظرفیت بارگیری:5Tهیدرولیک;
6. شناسه کویل:ف480-510mm؛
7. کپسول بیش از حد:≤ф1400mm;
8. قطر رول های تراز:ф60
9. فاصله بین رول های صاف کننده: 65 میلی متر
10. مواد رول های تراز کننده:40Cr، سختی:HRC52-60
11. قدرت:440Vبرق سه فاز60 هرتز;
12. تحمل خطای قطبی:≤±2mm/2000mm
13. تحمل خطای طول:≤±2mm/2000mm
14. رول های تراز: 4 بالا و 5 پایین
15. ارتفاع دستگاه برش با ارتفاع میز قابل حمل دو ماشین یکسان است.
16. جعبه الکتریکی یک واحد است، می تواند جعبه کنترل الکتریکی هر دو طرف ماشین را متصل کند
17. ایستگاه هیدرولیکی در داخل ماشین اصلی قرار دارد، بنابراین فولکلور می تواند به راحتی حرکت کند.

سیستم کنترل هیدرولیک

استفاده از قطعات هیدرولیکی را تضمین کنید

فشار کار سیستم هیدرولیک 6.3-16Mpa است

ظرفیت مخزن هیدرولیک 80 لیتر است

سیستم کنترل الکتریکی:سی پی ال زیمنس و صفحه لمسی

حالت کنترل PLC، توسط صفحه لمسی کنترل می شه

قطعات یدکی

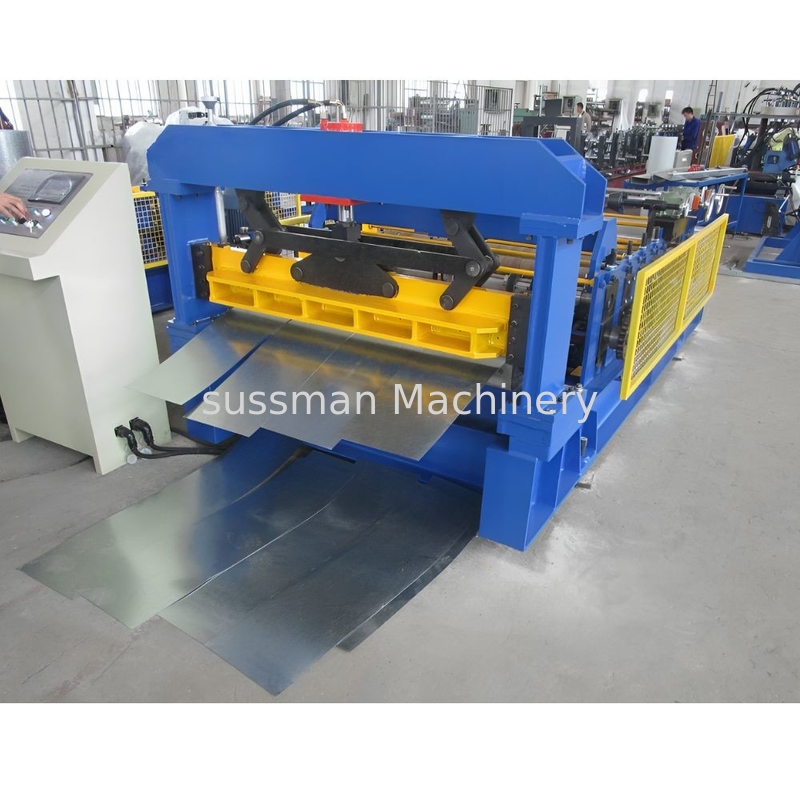

نمایش ماشین
