0.8-1.2mm C63 C75 C100 C150 ماشین ساخت فریم فولادی سبک

دستگاه قاب‌بندی فولادی سبک 0.8-1.2 میلی‌متری C63 C75 C100 C150

مشخصات اصلی

توضیحات تجهیزات


مشخصات اصلی:
اندازه 100*41mm
ضخامت 0.8-1.2mm (کویل‌های گالوانیزه G300-G550 و Aluzinc)
عرض تغذیه 193mm
سرعت تولید استاندارد 300-700 متر در ساعت
حداکثر سرعت تولید 25 متر در دقیقه
موتور اصلی 7.5 کیلووات سروو موتور
منبع تغذیه 380 ولت 50 هرتز 3 فاز یا طبق درخواست شما
ایستگاه هیدرولیک 7.5 کیلووات
ظرفیت مخزن هیدرولیک: 100 لیتر
خنک‌کننده هیدرولیک: خنک‌کننده فن
فشار هیدرولیک: تنظیم شده توسط کامپیوتر
قاب و قالب‌های پانچ: سوراخ پیچ، پخ، سوراخ شیار، برش فلنج، سوراخ لوله، تعلیق، برش
تلرانس: +- 0.5mm
چاپگر جوهرافشان: EC-JET
اندازه دستگاه: 5000*1000*1500mm
وزن: 3000 کیلوگرم
رنگ: طبق درخواست شما
بازکننده: تحمل 3 تن، بازکننده خودکار

نرم‌افزار طراحی VERTEX BD
1. ساختار دیوار، کف و سقف به طور خودکار تولید می‌شود و در زمان طراحی صرفه‌جویی می‌شود.
2. قالب‌گیری سه بعدی خودکار، دقت 100% را تضمین می‌کند.
3. با عملکرد پروژه تجزیه و تحلیل، نرم‌افزار می‌تواند ظرفیت باربری را محاسبه کند.
4. ایجاد نقشه سه بعدی چارچوب و نمای تزئینی سه بعدی.
5. کل چارچوب ساختمان را می‌توان به نقاشی واحد مستقل تبدیل کرد.
6. محاسبه صورتحساب مواد، از جمله فولاد، صفحات، مواد عایق حرارتی، درها و پنجره‌ها، پیچ‌ها و
سایر مواد منطبق.
7. ایجاد داده‌های پردازش شده از جمله قطعه کار علامت‌گذاری شده، اتصال به تجهیزات.
8. هزینه نگهداری و آموزش نرم‌افزار.
9. هزینه نگهداری و پشتیبانی 2200.00 دلار در سال است. این برای به‌روزرسانی نرم‌افزار و اختیاری است.

توضیحات تجهیزات
1). بازکننده تک سر عمودی خودکار: 1 مجموعه
a. استفاده از طراحی سفت‌کننده دستی، شناسه کویل: 460mm-520mm، OD کویل: 1400mm، بارگیری: 3000 کیلوگرم
b. باز کردن خودکار تبدیل فرکانس
c. توان: 2.2KW

2). قاب: استفاده از جوشکاری صفحه فولادی، بازپخت کلی برای درمان استرس، برای اطمینان از استفاده طولانی مدت بدون تغییر شکل؛ و
پردازش مرکز ماشینکاری CNC برای اطمینان از دقت ابعادی.

3). قوس: قوس اصلی ساختار جعبه‌ای است، جعبه مرکز ماشینکاری CNC است، قوس کمکی ساختار مستقلی است.

4). قالب نورد: فولاد قالب Cr12mov، پس از سخت شدن خلاء HRC60-62 درجه برای اصلاح سوراخ و انتهای سطح، تراش CNC
تکمیل سطح غلتک.

5). محور اصلی: مواد برای فولاد ابزار 40Cr، عملیات حرارتی کوئنچ و تمپرینگ، تکمیل سنگ زنی خارجی

6). سیستم درایو: موتور سروو و اتصال کاهنده، بین چرخ با عملکرد غوطه‌وری روغن دنده سخت دقیق، برای اطمینان از استفاده طولانی مدت بدون سایش.

7). سیستم هیدرولیک
a. ساختار ذخیره انرژی، صرفه‌جویی در انرژی و حفاظت از محیط زیست
b. اجزای هیدرولیک: محصولات آلمان Rexroth

8). قالب پانچ
مواد مدل قالب از فولاد ابزار S45C استفاده می‌شود، درج قالب با فولاد با کیفیت بالا D2 یا SKD11، قطعات قالب با محصولات برنج ژاپن.
9). قطعات الکتریکی

a. کنترل‌کننده حرکت و PLC اصلی وارداتی
b. اجزای ولتاژ پایین با نام تجاری درجه یک بین‌المللی
10). چاپگر جوهرافشان CNC

a. پیکربندی چاپگر جوهرافشان الکترونیکی با حلال با کیفیت بالا در سطح صنعتی، چاپ واضح و محکم، آسان برای
نصب
b. جوهرهای مبتنی بر حلال رایج، خرید آسان و استفاده اقتصادی
c. به طور خودکار توسط نرم‌افزار طراحی تولید می‌شود، بدون دخالت انسان
d. توسط سیستم کنترل تولید Frame Mac LGS می‌تواند هر اطلاعات اضافی، مانند نام شرکت، لوگو، وب‌سایت‌ها و غیره را اضافه کند.

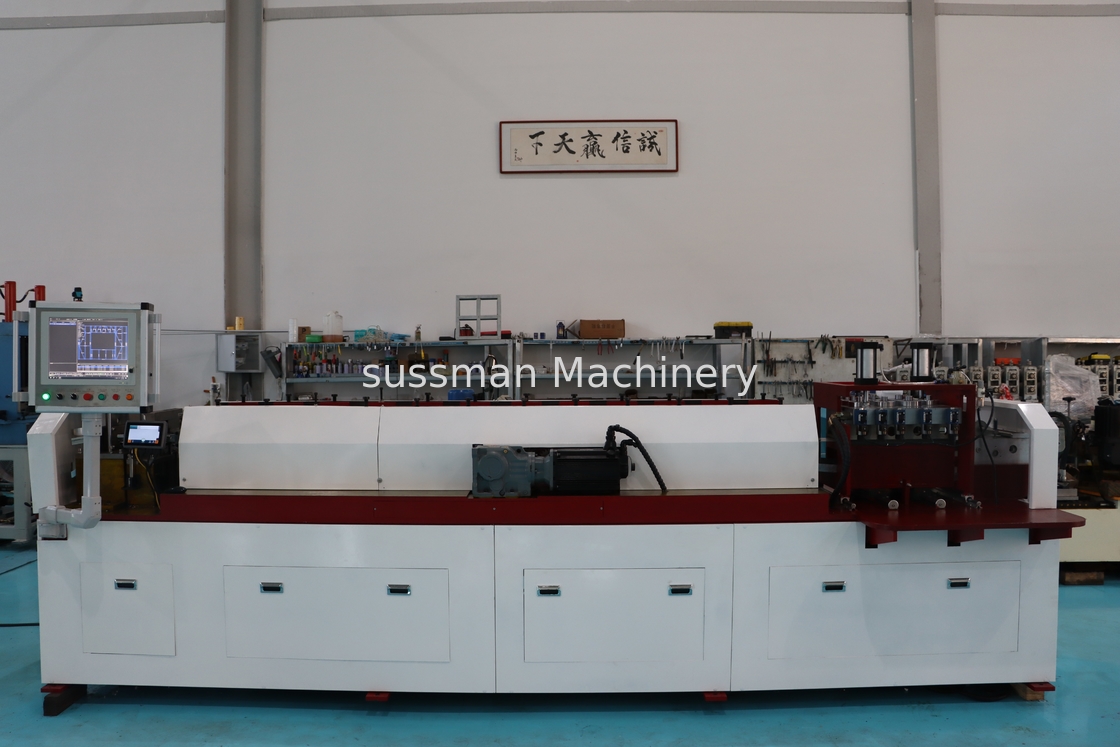

عکس دستگاه ما

کاربردهای دستگاه‌های LGSF عمدتاً در صنعت ساخت‌وساز است، جایی که قاب‌بندی فولادی سبک به دلیل مزایای متعدد آن در حال افزایش محبوبیت است. برخی از کاربردهای رایج عبارتند از:

1. ساخت‌وساز مسکونی: قاب‌بندی فولادی سبک به طور فزاینده‌ای در ساختمان‌های مسکونی، از جمله خانه‌های تک‌خانواری، خانه‌های شهری و مجتمع‌های آپارتمانی چند طبقه استفاده می‌شود. دستگاه‌های LGSF می‌توانند میخ‌های دیوار، خرپاهای سقف، تیرهای کف و سایر اجزای مورد نیاز برای این سازه‌ها را تولید کنند.

2. ساخت‌وساز تجاری: سیستم‌های LGSF نیز در ساختمان‌های تجاری مانند دفاتر، مدارس، بیمارستان‌ها و فضاهای خرده‌فروشی استفاده می‌شوند. دستگاه‌های LGSF می‌توانند اجزای فولادی مورد نیاز برای پارتیشن‌های داخلی، دیوارهای خارجی، سیستم‌های سقف و سایر عناصر سازه‌ای را بسازند.

3. ساخت‌وساز مدولار: قاب‌بندی فولادی سبک برای ساخت‌وساز مدولار خارج از محل مناسب است، جایی که کل ماژول‌های ساختمان در یک کارخانه ساخته می‌شوند و سپس برای مونتاژ به محل ساخت‌وساز منتقل می‌شوند. دستگاه‌های LGSF نقش مهمی در تولید اجزای قاب‌بندی فولادی برای این ماژول‌ها ایفا می‌کنند.

4. بازسازی و نوسازی: سیستم‌های LGSF انعطاف‌پذیری و سهولت نصب را ارائه می‌دهند و آنها را برای پروژه‌های بازسازی و نوسازی مناسب می‌سازد. دستگاه‌های LGSF می‌توانند اجزای فولادی سفارشی را به طور موثر تولید کنند که می‌توانند به راحتی در سازه‌های موجود ادغام شوند.

استفاده از دستگاه‌های LGSF در ساخت‌وساز مزایای متعددی از جمله زمان ساخت سریع‌تر، صرفه‌جویی در هزینه، دوام و تطبیق‌پذیری طراحی را ارائه می‌دهد. این دستگاه‌ها تولید دقیق و استاندارد اجزای فولادی را امکان‌پذیر می‌کنند و مونتاژ با کیفیت بالا و دقیق را در محل تضمین می‌کنند.
