C70 C90 ماشین فریم سازی فولاد سبک 0.7-1.2mm فولاد گالوانیزه

دستگاه قاب بندی فولادی سبک C70 C90 فولاد گالوانیزه 0.7-1.2mm

مشخصات اصلی

توضیحات تجهیزات

مشخصات اصلی:
سایز 70/90*41mm
ضخامت 0.7-1.2mm (کویل G300-G550Galvanzied و آلوزینک)
عرض تغذیه 180 میلی متر
سرعت تولید استاندارد 300-700 متر در ساعت
موتور اصلی سروو موتور 7.5kw
منبع برق 380 ولت 50 هرتز 3 فاز یا بنا به درخواست شما
ایستگاه هیدرولیک 7.5 کیلووات
ظرفیت مخزن هیدرولیک: 100 لیتر
خنک کننده هیدرولیک: خنک کننده فن
فشار هیدرولیک: مجموعه کامپیوتری
قالب و قالب های پانچ: سوراخ پیچ، پخ، سوراخ شکاف، برش فلنج، سوراخ لوله، تعلیق، برش
تحمل: +- 0.5 میلی متر
چاپگر جوهر افشان: EC-JET
اندازه دستگاه: 6000 * 1000 * 1500 میلی متر
وزن: 4000 کیلوگرم
رنگ: با توجه به درخواست شما
دکلیر: یاتاقان 2 تنی، دکویل اتوماتیک

نرم افزار طراحی VERTEX BD
1. ساختار دیوار، کف و سقف به طور خودکار تولید می شود و در زمان طراحی صرفه جویی می شود.
2. قالب گیری 3 بعدی خودکار، دقت 100٪ را تضمین می کند.
3. با عملکرد پروژه تجزیه و تحلیل، نرم افزار می تواند ظرفیت باربری را محاسبه کند.
4. ایجاد نقشه 3 بعدی فریم و نمای دکوراسیون سه بعدی.
5. کل قاب ساختمان را می توان به طراحی واحد مستقل حل کرد.
6. محاسبه صورتحساب مواد از جمله فولاد مورد نیاز، صفحات، مواد عایق حرارتی، در و پنجره، پیچ و
سایر مواد منطبق
7. ایجاد داده های پردازش شده از جمله قطعه کار علامت گذاری شده، اتصال به تجهیزات.
8. هزینه نگهداری و آموزش نرم افزار.
9. هزینه نگهداری و پشتیبانی 2200.00 دلار در سال است. این برای به روز رسانی نرم افزار و اختیاری است.

توضیحات تجهیزات
1). گیره تک سر عمودی اتوماتیک: 1 مجموعه
الف. با استفاده از طراحی سفت کردن دست، شناسه سیم پیچ: 460 میلی متر-520 میلی متر، سیم پیچ OD: 1400 میلی متر، بارگیری: 3000 کیلوگرم
b.Frequency تبدیل خودکار uncoiling
ج.قدرت: 2.2 کیلو وات

2). قاب: با استفاده از جوشکاری صفحه فولادی، بازپخت کلی به درمان استرس، برای اطمینان از استفاده طولانی مدت بدون تغییر شکل. و
پردازش مرکز ماشینکاری CNC برای اطمینان از دقت ابعاد.

3). قوس: قوس اصلی ساختار جعبه است، جعبه پردازش مرکز ماشینکاری CNC است، قوس کمکی ساختار مستقل است.

4). قالب نورد: فولاد قالب Cr12mov، پس از وکیوم سخت HRC60-62 درجه برای اصلاح سوراخ و انتهای صورت، تراش CNC
اتمام سطح غلتک

5). محور اصلی: مواد برای فولاد ابزار 40Cr، عملیات حرارتی خاموش و معتدل، تکمیل سنگ زنی خارجی

6). سیستم محرک: سروو موتور و اتصال کاهنده، بین چرخ با عملیات غوطه وری روغن دنده سخت دندان، برای اطمینان از استفاده طولانی مدت بدون سایش.

7). سیستم هیدرولیک
الف ساختار ذخیره انرژی، صرفه جویی در انرژی و حفاظت از محیط زیست


8). قالب پانچ
مواد مدل قالب از فولاد ابزار S45C، درج قالب با فولاد با کیفیت بالا D2 یا SKD11، قطعات قالب با برنج ژاپنی استفاده می شود.
محصولات

9). قطعات الکتریکی
a.Original وارداتی کنترل حرکت و PLC
ب قطعات ولتاژ پایین برند درجه یک بین المللی

10). چاپگر جوهر افشان CNC
a.پیکربندی چاپگر جوهرافشان الکترونیکی مبتنی بر حلال با کیفیت بالا صنعتی، نوشته چاپی شفاف و جامد، آسان برای
نصب کنید
ب. جوهرهای مبتنی بر حلال معمولی، خرید آسان و مقرون به صرفه برای استفاده
c.به صورت خودکار به صورت خودکار توسط نرم افزار طراحی، بدون دخالت انسان، چاپ می کند
سیستم کنترل تولید سازنده d.By Frame Mac LGS می تواند هر گونه اطلاعات اضافی مانند نام شرکت، آرم، وب سایت ها و غیره را اضافه کند.

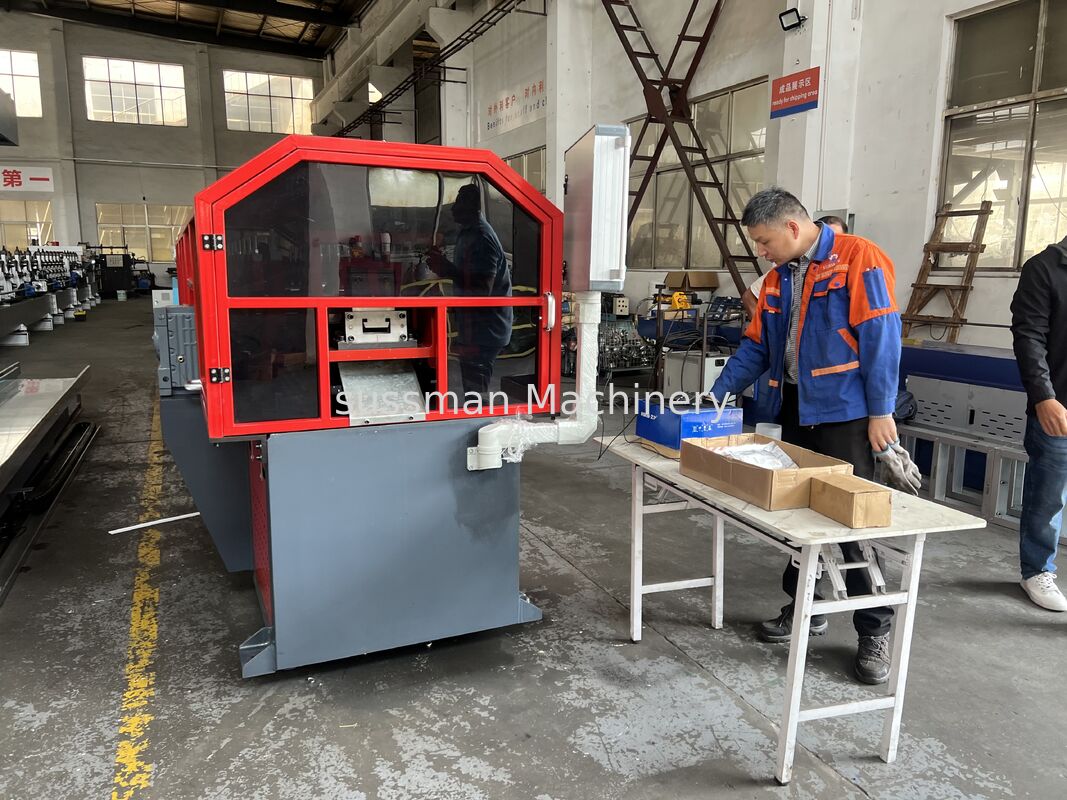

عکس ماشین ما

کاربردهای ماشین آلات LGSF در درجه اول در صنعت ساخت و ساز است، جایی که اسکلت فلزی گیج سبک به دلیل مزایای متعدد آن محبوبیت زیادی پیدا می کند. برخی از برنامه های کاربردی رایج عبارتند از:

1. ساخت و ساز مسکونی: اسکلت فلزی سبک به طور فزاینده ای در ساختمان های مسکونی، از جمله خانه های یک خانواده، خانه های شهری و مجتمع های آپارتمانی چند طبقه استفاده می شود. ماشین های LGSF می توانند ناودانی های دیواری، خرپاهای سقف، تیرچه های کف و سایر اجزای مورد نیاز برای این سازه ها را تولید کنند.

2. ساخت و ساز تجاری: سیستم های LGSF همچنین در ساختمان های تجاری مانند ادارات، مدارس، بیمارستان ها و فضاهای خرده فروشی استفاده می شود. ماشین‌های LGSF می‌توانند اجزای فولادی مورد نیاز برای پارتیشن‌های داخلی، دیوارهای خارجی، سیستم‌های سقف و سایر عناصر ساختاری را بسازند.

3. ساخت و ساز مدولار: اسکلت فلزی گیج سبک برای ساخت و ساز مدولار خارج از محل مناسب است، جایی که کل ماژول های ساختمان در یک کارخانه ساخته می شوند و سپس برای مونتاژ به محل ساخت و ساز منتقل می شوند. ماشین های LGSF نقش مهمی در تولید اجزای قاب فولادی این ماژول ها ایفا می کنند.

4. نوسازی و مقاوم سازی: سیستم های LGSF انعطاف پذیری و سهولت نصب را ارائه می دهند و آنها را برای پروژه های نوسازی و مقاوم سازی مناسب می کند. ماشین‌های LGSF می‌توانند به طور موثر اجزای فولادی سفارشی‌سازی شده را تولید کنند که به راحتی در سازه‌های موجود ادغام شوند.

استفاده از ماشین های LGSF در ساخت و ساز مزایای متعددی از جمله زمان ساخت سریع تر، صرفه جویی در هزینه، دوام و تطبیق پذیری طراحی را ارائه می دهد. این ماشین‌ها امکان تولید دقیق و استاندارد اجزای فولادی را فراهم می‌کنند و مونتاژ با کیفیت و دقیق در محل را تضمین می‌کنند.
