گل میخ و رول رول تشکیل ماشین
>
|
| Place of Origin | Wuxi, China |
| نام تجاری | Sussman |
| گواهی | CE, SGS, ISO |
| Model Number | RF-ST |
T رول ماشین قالب رول ماشین تولید فلز 8-15m / Min
لیست ماشین اصلی T Bar
| فهرست ماشین | 3 تن انفجاری غیر فعال | 2 مجموعه | |
| دستگاه پانچ هیدرولیک | 3 مجموعه | ||
| ماشین رول اصلی | 1 مجموعه | ||
| جعبه کنترل PLC | 1 واحد | ||
| ایستگاه هیدرولیک | 1 واحد | ||
| قفل دستگاه برای مفاصل | 1 واحد | ||
| خارج میز | 2 واحد | ||
مشخصات استاندارد و طراحی

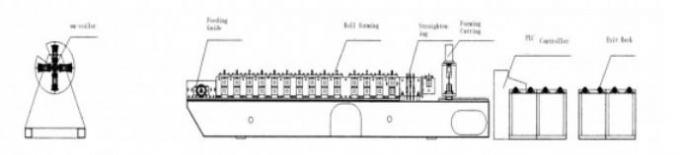

فرآیند فن آوری:
Decoiler-feedingwithguide-Rollforming - hydraulicPunching - جمع آوری برش محصولات
خارجی دستگاه:
| موارد | مشخصات فنی | ملاحظات | |
| ماده سیم پیچ | ضخامت مواد | PPGI گالوانیزه 0.3-0.5 میلی متر | |
| De-coiler | وزن | 3 تن کتابچه راهنمای | |
| نورلز | دو طرف | 1 مجموعه رول | |
| پانچ | شماره | 3 مجموعه | |
| تشکیل سیستم | سرعت نورد | 10-15 متر در دقیقه | |
| ایستگاه های غلتک | حدود 16 ایستگاه تشکیل شده است | ||
| مواد غلطکی | فولاد Gcr15 با خشك كردن | ||
| مواد شفت | 45 # فولاد قطر 75mm شفت | ||
| قدرت موتور Maim | 7.5 کیلو وات | ||
| هیدرولیک برش قدرت | 4 کیلو وات | ||
برش دادن سیستم | مواد برش | CR12 با درمان خشك كردن | |
| سختی | HRC58-62 | ||
| تحمل | + -1.5 میلیمتر | ||
| تیغ برنده | 1 مجموعه تیغه برش | ||
| سیستم کنترل برق | منبع برق | 380V، 50HZ، فاز 3 | |
| سیستم کنترل | PLC با صفحه لمسی ژاپنی پاناسونیک و نام تجاری Yaskawa | ||
| سیستم مشترک | ایستگاه ها | درباره 5 ایستگاه | |
| وزن | تن | حدود 3 تن | |
| راه درایو | جعبه دنده | ||
| اندازه ماشین | میلیمتر | طول 7500mm * عرض 800mm * ارتفاع 800m |
عکس جزء ماشین
Decoiler 3 تن منفجره
قطر داخلی سیم پیچ: ¢ 350mm ~ 450mm
حداکثر قطر سیم پیچ: ¢ 800mm
گسترش: با 4 کف دست، با ترمز
حداکثر طول کولر: 500 میلیمتر
روش برش:
(1) برش حرکت: ماشین اصلی متوقف می شود و سپس به صورت خودکار برش می گیرد. پس از برش، ماشین اصلی به طور خودکار دوباره شروع می شود.
(2) مواد تیغه: CR12 با عملیات حرارتی
(3) اندازه گیری طول: به صورت خودکار
(4) Tolerance طول: + 0.5mm
(5) برای به دست آوردن پروفایل کامل، ما با تغییر قالب های برش، توصیه می کنیم برش پست هیدرولیک کنید. کار با این آسان است.
the
جعبه کنترل
بارگذاری
