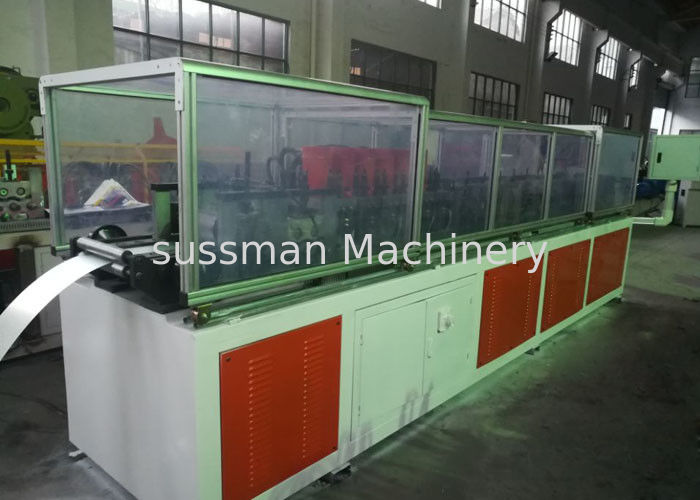

عرض 182mm خانه پیش ساخته 89mm سبک فولاد قاب CAD رول تشکیل ماشین

قاب پیش ساخته 182 میلی متر عرض 89 میلی متر قاب فولادی سبک CAD رول تشکیل دهنده ماشین

دستگاه قاب فلزی سبک کاملاً اتوماتیک است که قاب خانه را به همراه نرم افزار vertex مانند سقف ، دیوار ، کف ، خرپا ، پنجره ، درب و غیره می سازد ، می تواند به اندازه 75mm ، 89mm ، 140mm ، 200mm ، 250 mm و غیره بسازد.

مشخصات اصلی

فرآیند تکنولوژیکی

Decoiler — Feedwithguide —— Rollforming — Cutting — جمع آوری محصولات

نرم افزار طراحی VERTEX BD 2018

1. ساختار دیوار ، کف و سقف به طور خودکار تولید می شود و باعث صرفه جویی در زمان طراحی می شود.
2. ایجاد قاب کار نقشه 3D و نمای دکوراسیون 3D.
3. کل قاب ساختمان می تواند به طراحی واحد مستقل حل شود.

4- صورت حساب مواد را محاسبه کنید ، از جمله فولاد مورد نیاز ، صفحات ، مواد عایق حرارتی ، درها و پنجره ها ، پیچ ها و سایر مواد تطبیق دهنده.
5- داده های پردازش شده از جمله قطعه کار مشخص شده ، اتصال دستگاه را ایجاد کنید.
هزینه نگهداری و آموزش 6.Software.
7. هزینه نگهداری و پشتیبانی 2200.00 دلار در سال است. این برای بروزرسانی نرم افزار و اختیاری است.

8. قالب 3D خودکار ، دقت 100٪ دقت کنید.
9. با عملکرد پروژه تجزیه و تحلیل ، نرم افزار می تواند ظرفیت تحمل را محاسبه کند.

سیستم کنترل CNC

با داشتن حق مالکیت معنوی مستقل ، نرم افزار کنترل تولید LGS Maker می تواند اطمینان حاصل کند که این سیستم در انواع محیط کار با رایانه درجه صنعتی خود مورد استفاده قرار می گیرد.

1. کامپیوتر 17 اینچ با درجه صنعتی رنگ می تواند عملکرد صفحه کلید ، ماوس یا صفحه نمایش را لمس کند. تعویض عملکرد دستی یا خودکار به صورت دلخواه.

2. با انتخاب زبان های مختلف در رابط کاربری ، کار با داده های خروجی در نرم افزار طراحی آسان می تواند توسط USB یا انتقال از طریق اینترنت کپی شود.

3. داده های طراحی را مستقیماً در هنگام تولید ، بدون مداخله دستی بخوانید.

4. بهبود بهره وری برای اضافه کردن ، تغییر یا لغو کار در هر زمان ، مهم نیست که یک قطعه ربات تنها یا یک واحد کل باشد. این می تواند مشکل قراضه ناشی از نقص مواد یا خطای شخصی را حل کند.

5- داده ها پس از خاموش شدن دستگاه در حالت عادی بطور خودکار ذخیره می شوند. دستگاه محافظت از برق تصادفی اختیاری است.

6. نظارت بر زمان واقعی کل فرآیند تولید توسط گرافیک ، که می تواند نشان دهد کدام قطعه کار در حال کار است ، طول ، رایانه های شخصی و وضعیت مواد و غیره.

7. نظارت بر و کنترل فرآیند تولید با تشخیص خودکار خطای و سیستم زنگ خطر برای محافظت.

8- سیستم ، استفاده آزاد دائم با حقوق مستقل از مالکیت معنوی است.

توضیحات تجهیزات

1) جداکننده بدون سر عمودی .automatic: 1 مجموعه
a. با استفاده از طرح محکم کردن دست ، سیم پیچ ID: Ф460mm-Ф520mm ، کویل OD: Ф1400mm ، در حال بارگیری: 2000 کیلوگرم
خاموش شدن خودکار تبدیل فرکانس
c.Power: 2.2KW

2) قاب: با استفاده از جوشکاری ورق فولادی ، بازپخت کلی آن برای درمان استرس ، برای اطمینان از استفاده طولانی مدت و بدون تغییر شکل. و پردازش مرکز پردازش CNC برای اطمینان از صحت ابعادی.

3) قوس: قوس اصلی ساختار جعبه است ، جعبه پردازش مرکز پردازش CNC است ، قوس کمکی یک ساختار مستقل است.

4) سیستم درایو: پیوند موتور و اتصال کاهنده ، بین چرخ با کارکرد دقیق روغن غوطه وری دندان دقت عمل ، برای اطمینان از استفاده طولانی مدت بدون سایش.

5) قالب نورد: Cr12mov می میرد فولاد ، پس از خلاء سخت HRC60-62 درجه به سوراخ و انتهای صورت ، تراش CNC با اتمام سطح غلتک.

6) محور اصلی: مواد برای فولاد ابزار 40Cr ، عملیات حرارتی خاموش و معتدل ، اتمام سنگ زنی خارجی

7) سیستم هیدرولیک
یک ساختار ذخیره انرژی ، صرفه جویی در مصرف انرژی و حفاظت از محیط زیست
ب اجزای هیدرولیک: محصولات Bosch Rexroth آلمان

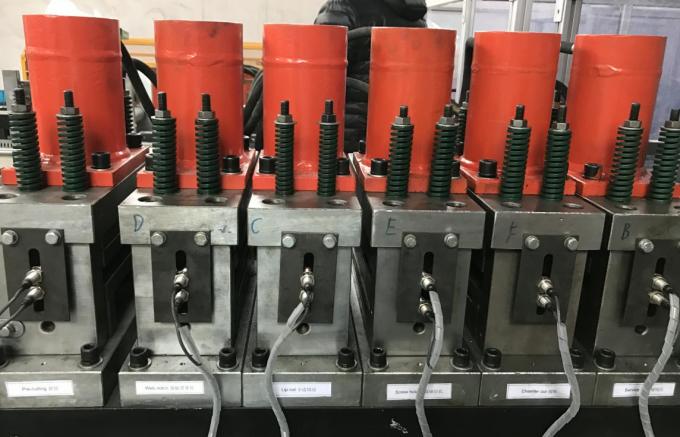

8) قالب پانچ
مواد مدل Die از فولاد ابزار S45C ، درج قالب با فولاد با کیفیت بالا D2 یا SKD11 ، قطعات قالب با محصولات برنج ژاپن استفاده می شود.

9) قطعات برقی
کنترلر حرکتی وارداتی اولیه و PLC

مقررات

مدت پرداخت: T / T ، L / C

30٪ T / T از قبل و 70٪ مانده T / T پس از بازرسی قبل از حمل و نقل.

ضمانتنامه
1. 12 ماه ، و ما پشتیبانی فنی را برای کل زندگی فراهم خواهیم کرد.
2. آموزش: خریدار باید هزینه ویزا ، بلیط برگشت ، غذا و محل اقامت را بپردازد
در خارج از کشور و 100 USD / شخص / روز برای حقوق.
3. به یک تکنسین احتیاج دارید
4. زمان آموزش: یک هفته (شامل زمان نصب و تنظیم)
