ماشین ریخته گری ریخته گری CZ
>
|
|
| محل منبع | چین |
| نام تجاری | Sussman |
| گواهی | SGS.CE.ISO |
| شماره مدل | SM-CP |
دستگاه شکل دهی رول برلین هیدرولیک Cz سریع و قابل تعویض
| نآمی | دستگاه شکل دهی رول برلین CZU | |
| 1 | مواد اولیه مناسب | کویل های فولادی PPGI/PPGL/GI/GL |
| 2 | ضخامت ورق کویل | 1.5-3.0 میلی متر |
| 3 | عرض کویل تغذیه | 200-500 میلی متر |
| 4 | عرض موثر | 100-300 میلی متر |
| 5 | زیر قاب | پرتو 400H |
| 6 | قطر شفت خاک | 76 میلی متر، فولاد 45# درجه بالا، تراشکاری نهایی، سنگ زنی استوانه ای، با کلید |
| 7 | غلتک |
Gcr15 درجه بالا، پردازش شده توسط تراش CNC، درمان خاموش و معتدل، روکش کروم سخت 0.05-0.07 میلی متر |
| 8 | ضخامت صفحه وسط | 18 میلی متر |
| 9 | ایستگاه های شکل دهی | 13 |
| 10 | نوع درایو | با زنجیر (2.0 اینچ) |
| 11 | قدرت موتور اصلی | 15 کیلووات با کاهنده سیکلوئیدی، لیچائو، شانگهای |
| 12 | برق ایستگاه پمپاژ | 5.5 کیلووات |
| 13 | سرعت شکل گیری | حدود 15 متر در دقیقه |
| 14 | برش هیدرولیک | توسط PLC کنترل می شود |
| 15 | PLC | دلتا، تایوان / میتسوبیشی، ژاپن |
| 16 | جنس تیغه برش | Cr12Mov، خاموش کردن 58-62 ℃ |
| 17 | مبدل فرکانس |
این مزیت کاهش سرعت قبل از برش است، برای اطمینان از دقت طول (±1 میلی متر، به مراتب بهتر از استاندارد صنعتی ± 3 میلی متر). |
پارامتر فنی C Purlin
| خیر | نام | واحد | تعداد |
| 1 | دیکویل | تنظیم | 1 |
| 2 | ساحل ورودی | تنظیم | 1 |
| 3 | ماشین اصلی برای شکل دهی رول | تنظیم | 1 |
| 4 | سیستم برش | تنظیم | 1 |
| 5 | مشت زدن | تنظیم | 1 |
| 6 | جدول خروجی | تنظیم | 1 |
| 7 | سیستم کنترل (PLC) | تنظیم | 1 |
| 8 | هیدرولیک ایستگاه | تنظیم | 1 |
ویژگی های اصلی دستگاه رول شکل دهی سریع C به Z purlin
1. دستگاه پرلین اتوماتیک C/Z مجموعه ای از تجهیزات را برای تولید مشخصات مختلف پرلین های C/Z از طریق تنظیمات ساده خودکار و بدون پله دستی اتخاذ می کند و در هنگام تغییر مشخصات نیازی به تعویض غلطک های شکل دهنده نیست.فرآیند تولید یک روش کنترل خودکار را اتخاذ می کند، که می تواند به طور خودکار با پانچ، برش و شکل گیری مطابق با پارامترهای ورودی مانند طول پرلین، فاصله سوراخ طولی و مقدار شکل بگیرد.
2. هر مدلی بین C80-300 و Z120-300 قابل تولید است و ضخامت صفحه می تواند 1.5-3.0 میلی متر باشد.1 دقیقه طول می کشد؛سوئیچینگ فولادی شکل C/Z فقط به یک عملیات معکوس دستی ساده نیاز دارد و سوئیچ بین فولاد C شکل و فولاد Z شکل را می توان در 5 دقیقه انجام داد.
4. عملیات ساده است، کاهش سختی عملیات برای کارکنان، صرفه جویی در زمان برای تغییر مدل ها، و بهبود بهره وری تولید.
5. دستگاه پرلین نوع CZ از راهنما، دستگاه تراز، 2 دستگاه پانچ هیدرولیک، دستگاه برش هیدرولیک، دستگاه رول فرمینگ با تغییر سریع، سیستم کنترل الکتریکی، سیستم هیدرولیک و غیره تشکیل شده است.
هر قسمت از ماشین C Purlin
کویل کن دستی 1.3T
قطر: انبساط 460-520 میلی متر.
ظرفیت: 3 تن
حداکثر عرض سیم پیچ: 500 میلی متر
2. دستگاه تراز
مواد خام (صفحه فولادی) را از طریق ساحل برای تولید و پردازش قرار دهید
قطر Ø 76 میلی متر، کروم و عملیات حرارتی HRC60 برای محکم کردن سطح صاف است.
7 رول تراز، 3 رول بالا و 4 رول پایین،می تواند تضمین کند که محصولات مرتب، موازی و همه چیز یکنواخت هستند

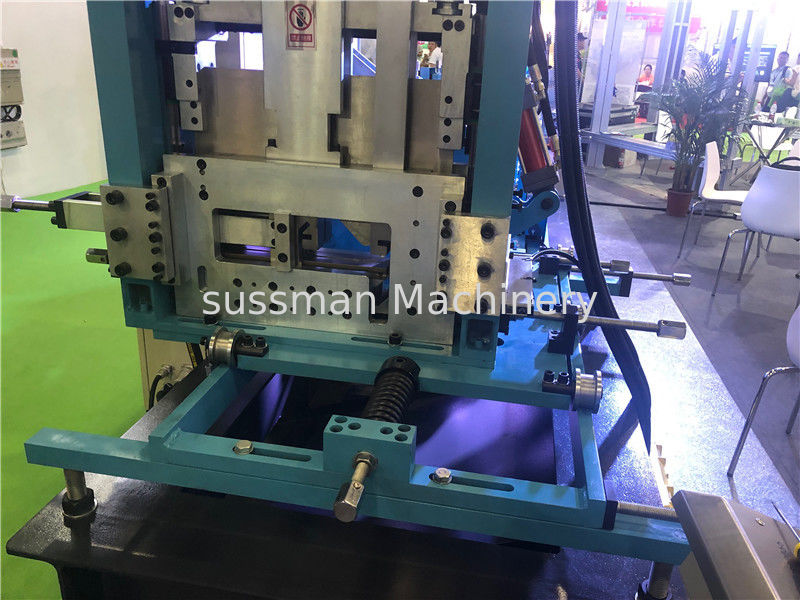

3. دستگاه پانچ و برش
برای تصمیم گیری از درایو هیدرولیک و مکان خودکار استفاده می کند
ابعاد و برش محصولات هدف
فشار ایستگاه هیدرولیک: 20 مگاپاسکال
کویل هیدرولیک: 46#
اجزاء: شامل یک مجموعه تیغه، یک سیلندر هیدرولیک و یک دستگاه برش
مواد تیغه برش: فولاد Cr12 Mov با عملیات بالا
4. جعبه کنترل
(1) منبع تغذیه: 380 ولت، 50 هرتز، 3 فاز (تنظیم شده با درخواست)
(2).پنل کنترل: سوئیچ دکمه ای و صفحه نمایش لمسی
(3) زبان در صفحه لمسی: انگلیسی و چینی
(4) اندازه گیری طول و کمیت به طور خودکار.
(5) طول و مقدار کنترل شده توسط PLC.
(6) عدم دقت طول را می توان به راحتی اصلاح کرد.
