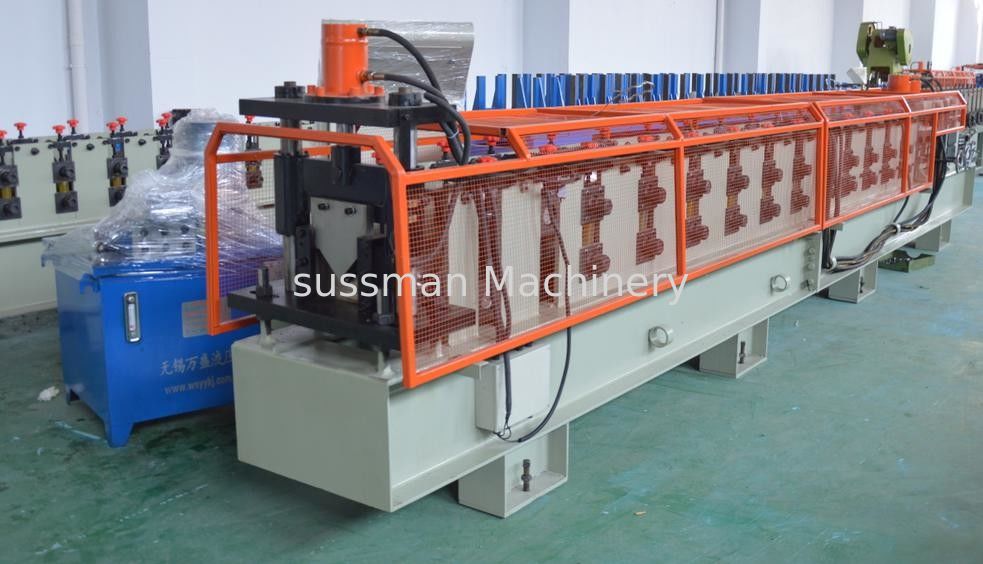

6500x600x800mm اندازه 0.45-0.8 میلی متر تجهیزات تهیه زاویه دیوار گالوانیزه
پارامتر فنی
| موارد | مشخصات فنی |
ماده سیم پیچ | ضخامت مواد | گالوانیزه 0.45-0.8 میلیمتر |
De-coiler | وزن | 3 تن کتابچه راهنمای |
تشکیل سیستم | سرعت نورد | 15-20 متر در دقیقه |
ایستگاه های غلتک | حدود 13 ایستگاه تشکیل شده است | |
مواد غلطکی | فولاد Gcr15 با خشك كردن | |
مواد شفت | 45 # فولاد قطر 75mm شفت | |
قدرت موتور Maim | 5.5 کیلو وات | |
هیدرولیک برش قدرت | 3 کیلو وات | |
برش دادن | مواد برش | CR12 با درمان خشك كردن |
سختی | HRC58-62 | |
تحمل | + -1.5 میلیمتر | |
تیغ برنده | 1 مجموعه تیغه برش | |
سیستم کنترل برق | منبع برق | 220 ولت، 6 ولت، فاز 3 |
سیستم کنترل | PLC با صفحه لمسی ژاپنی پاناسونیک و نام تجاری Yaskawa | |
| وزن | حدود 3.5 تن |
| راه درایو | یک زنجیره ای 1 اینچ |
| اندازه ماشین | طول 6500mm * عرض 600mm * ارتفاع 800m |
اجزای اصلی
فهرست ماشین | 3 تن انفجاری غیر فعال | 1 مجموعه |
تغذیه با راهنما | 1 مجموعه | |
ماشین رول اصلی | 1 مجموعه | |
جعبه کنترل PLC | 1 واحد | |
ایستگاه هیدرولیک | 1 واحد | |
توقف دستگاه برش | 1 واحد | |
پوشش ایمنی | 1 واحد | |
خارج میز | 2 واحد |
جریان کار رول تشکیل ماشین
feedwithguide-Rollforming - جمع آوری برش محصولات
