ماشین ریخته گری ریخته گری CZ
>
|
| محل منبع | چين |
| نام تجاری | Sussman |
| گواهی | SGS.CE.ISO |
| شماره مدل | SM-Cp |

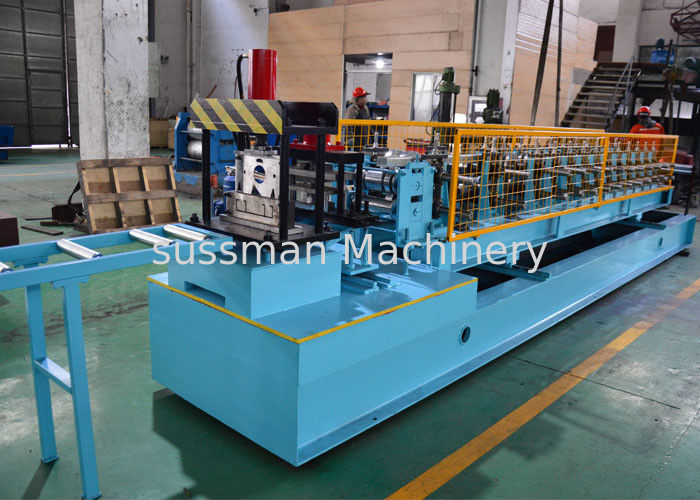

C Lip Steel Silk Machine، C Lipped Roll Rolling Machine
این دستگاه خلل و فرج توسط مواد با کیفیت تایید شده تحت تکنیک های حرفه ای متخصص ما تولید می شود. فویل های ارائه شده به طور گسترده ای در ساخت ساختمان ها مورد استفاده قرار می گیرند و می توان از اشکال مختلف، اندازه و ضخامت آنها ساخته شده است.
ماده سیم پیچ | ضخامت مواد | 1.5-3.0mm |
عرض | از 80 تا 300 میلیمتر | |
ارتفاع | 40-100 میلیمتر | |
De-coiler | وزن | 3 سانتیمتر دکویلر دستی |
تشکیل سیستم | سرعت نورد | 0-12 متر بر دقیقه |
ایستگاه های غلتک | حدود 18 ایستگاه تشکیل می شود | |
مواد غلطکی | فولاد Gcr15 با خشك كردن | |
مواد شفت | 45 # فولاد قطر 76mm شفت | |
قدرت موتور اصلی | 11 کیلو وات | |
هیدرولیک برش قدرت | 7.5 کیلو وات | |
سیستم برش | مواد برش | CR12 با درمان خشك كردن |
سختی | HRC58-62 | |
تحمل | + -1.5 میلی متر | |
تیغ برنده | 1 مجموعه تیغه برش | |
سیستم کنترل برق | منبع برق | 380V، 50HZ، 3 فاز |
سیستم کنترل | PLC با صفحه لمسی | |
وزن | حدود 6 تن | |
راه درایو | زنجیر رانده شده |
پارامتر فنی CZ Purlin
نام تجهیزات | تعداد |
3T غیر فعال غیر فعال | 1 مجموعه |
ماشین رول اصلی | 1 مجموعه |
برش پست هیدرولیک | 1 مجموعه |
پانچ هیدرولیک | 1 مجموعه |
ایستگاه هیدرولیک | 1 مجموعه |
جداول 4 متر | 1 مجموعه |
جعبه کنترل | 1 واحد |
جریان کار
تغذیه Decoiler با هدایت کردن ---- تشکیل پانچ و برش از خارج از میز
هر بخشی از ماشین
1.3T Passive De-coiler
قطر: گسترش 460-520 میلی متر.
ظرفیت: 3000 کیلوگرم
حداکثر طول کولر: 500 میلیمتر
دستگاه 2.Leveling
مواد خام (ورق فولادی) را از طریق ساحل برای تولید و فرایند، مواد 4 و 3 را بگذارید، می توانید تضمین کنید که محصولات شسته و رفته، موازی و همه چیز یکنواخت هستند.
7 رول سطح بندی، 3 رول و 4 رول پایین
قطر Ø 76mm، کروم و HRC60 گرما برای حفظ سطح صاف است.
3. دستگاه پانچ و برش
این درایو هیدرولیکی و موقعیت مکانی اتوماتیک برای تصمیم گیری را تصویب می کند
ابعاد و محصولات مورد نظر را کاهش می دهد
قطعات: شامل یک مجموعه از تیغه، یک سیلندر هیدرولیکی و یک دستگاه برش
تیغه برش مواد: Cr12 Mov فولاد با درمان بالا
فشار هیدرولیک ایستگاه: 20 MPa
هیدرولیک کویل: 46 #
Box 4.Control:
(1) منبع تغذیه: 380V، 50 هرتز، 3 فاز (تنظیم شده با درخواست)
(2). پانل کنترل: سوئیچ دکمه ای و صفحه لمسی
(3) زبان در صفحه لمسی: انگلیسی و چینی
(4) اندازه گیری طول و کمیت به صورت خودکار.
(5) طول و کم بودن توسط PLC کنترل می شود.
(6) عدم قطعیت طول می تواند به راحتی اصلاح شود.
اگر ماشینهای سفارشی دیگری وجود دارد که علاقه مند هستید، لطفا برای بحث بیشتر با ما تماس بگیرید. ما شما را برای بهترین راه حل ماشین برای بازار خود ارائه می دهیم.
